Exercícios…Tipos de linhas
O comando Mkltype cria estilos de linha com base em objetos selecionados.
Os objetos são: PLINE, LINE, POINT, TEXT e SHAPE
O comando Mkshape cria um shape por meio da seleção de objetos (linhas, polylines, arcos, círculos ou elipses)
Acesso aos comandos

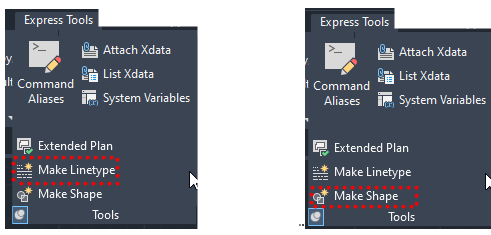

Aba Express Tools / painel Tools
O site Autodesk apresenta os comandos:
Execute a sequência para criar um estilo de linha com base em um objeto
1. Ative o comando MKLTYPE

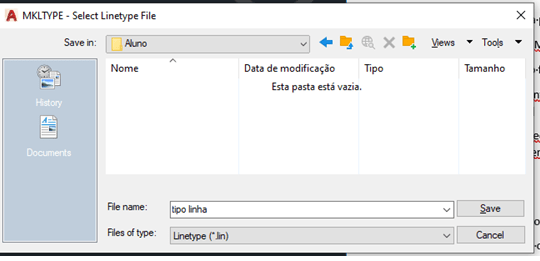

2 Salve o arquivo no formato LIN, na caixa de diálogo MKLTYPE.
3. Nas mensagens Enter linetype name: e Enter linetype description:, digite o nome e/ou uma descrição da linha.

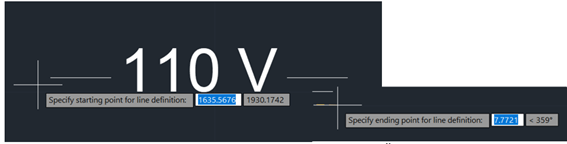

4. Na mensagem Specify starting point for line definition:, especifique o primeiro ponto; na mensagem Specify ending point for line definition:, especifique o ponto final para a definição da linha.
5. Na mensagem Select objects , selecione os objetos.

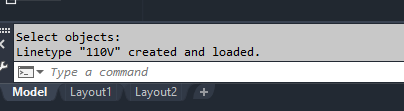

6. A linha de comando informará o resultado.

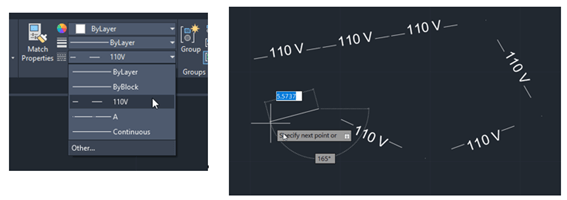

7. O tipo de linha criada será carregada em Linetype. Determine o tipo de linha como corrente e veja o resultado:
Execute a sequência para criar um shape
1. Ative o comando MKSHAPE

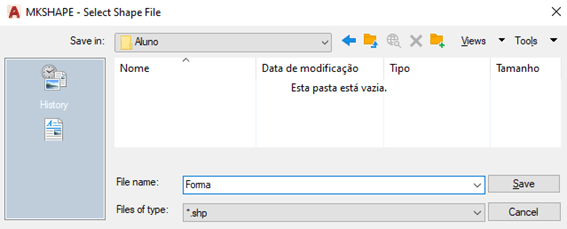

2. Salve o arquivo no formato SHP, na caixa de diálogo MKSHAPE.
3. Na mensagem Enter the name of the shape:, digite o nome para o shape; na mensagem Enter resolution <128>:, determine a resolução; na mensagem Specify insertion base point:, especifique o ponto de inserção; na mensagem Select objects: selecione o objeto.
A linha de comando apresentará as informações:
Para inserir um shape, ative o comando Shape.
Na mensagem Enter shape name or, digite o nome do shape ou selecione a opção ? para visualizar, na linha de comando, os shapes disponíveis.

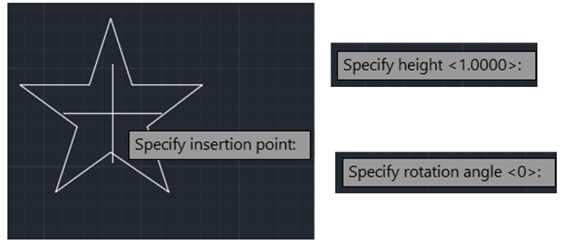

Na mensagem Specify insertion point:, especifiue o ponto de inserção do shape; na mensagem Specify height <1.0000>:, especifique a altura; e, em Specify rotation angle <0>:, especifique o ângulo de rotação.

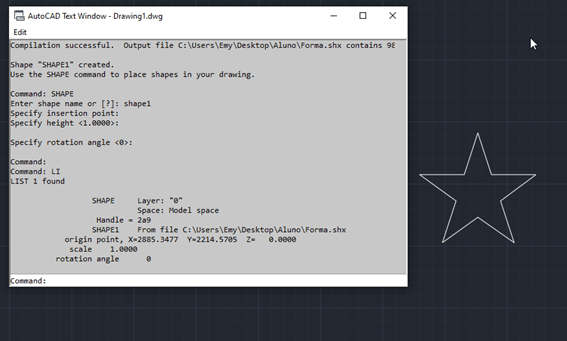

A figura mostra o comando List confirmando que o objeto é um shape.
Seguem os exercícios
Como sugestão, crie os tipos de linhas:

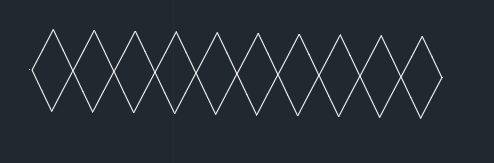

Desenhe a figura, converta em Shape com o comando MKSHAPE, insira o shape com o comando SHAPE e crie o tipo de linha com o comando MKLTYPE.

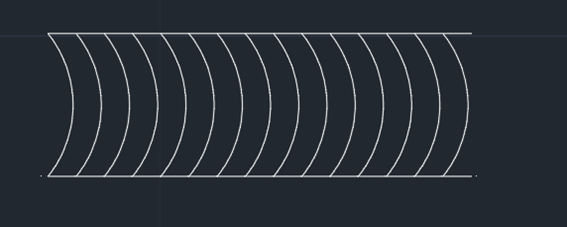

A figura mostra o resultado:

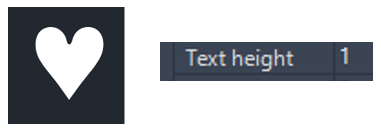

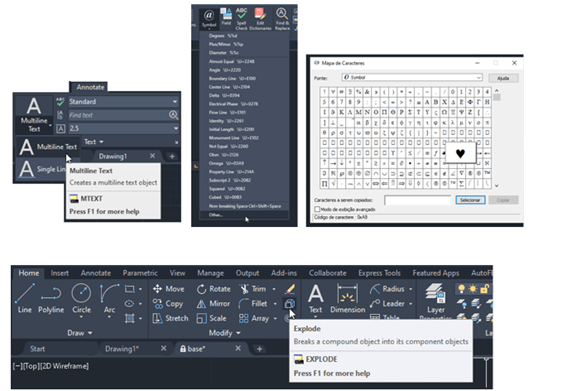

Insira o símbolo com o comando MTEXT, aplique o comando Explode (para converter Mtext emText), crie o tipo de linha com o comando MKLTYPE.
Altura do texto = 1
A figura mostra o resultado:
Desenhe a figura, converta em Shape com o comando MKSHAPE, insira o shape com o comando SHAPE e crie o tipo de linha com o comando MKLTYPE.
A figura mostra o resultado.
DICAS:

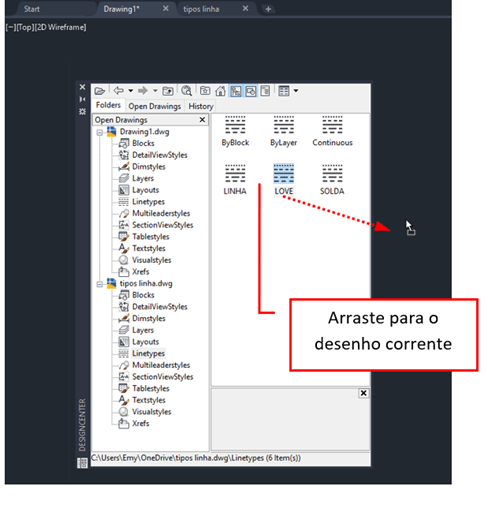

A ferramenta ADC permite inserir um tipo de linha de um arquivo para outro arquivo;
As variáveis LTSCALE, MSLTSCALE, LTSCALE, controlam a visualização de tipos de linhas não continuas.
O comando Explode converte textos MText em Text.
