Publicado em Passatempo 24 ... Texto

Passatempo 24 … Texto

Não tem o que fazer?

Exercícios… Textos

Legenda

A legenda é um quadro que apresenta as informações essenciais à identificação do projeto e variam de acordo com as necessidades internas da empresa, em geral devem conter: código do documento, nome da empresa, título, revisão, escala, identificação dos responsáveis pela execução, verificação e aprovação do projeto.,

A legenda deve ficar no canto inferior direito nos formatos A0, A1, A2, A3 e A4 em que a largura varia de acordo com o formato do papel.

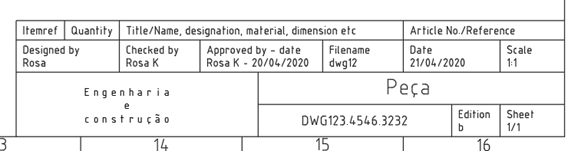

A figura apresenta um exemplo de legenda com atributos.

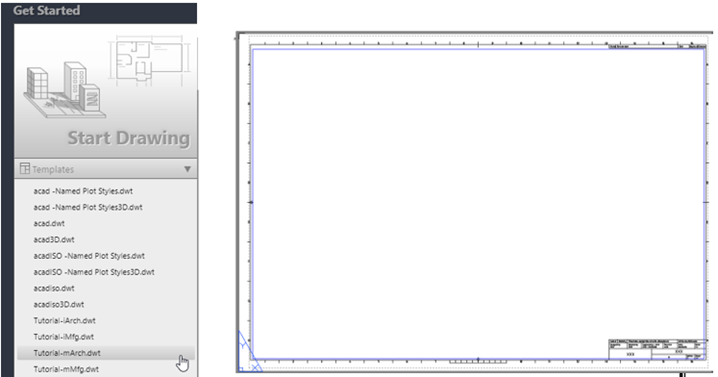

O arquivo é um modelo template Tutorial – mArch.dwt

Seguem os exercícios:

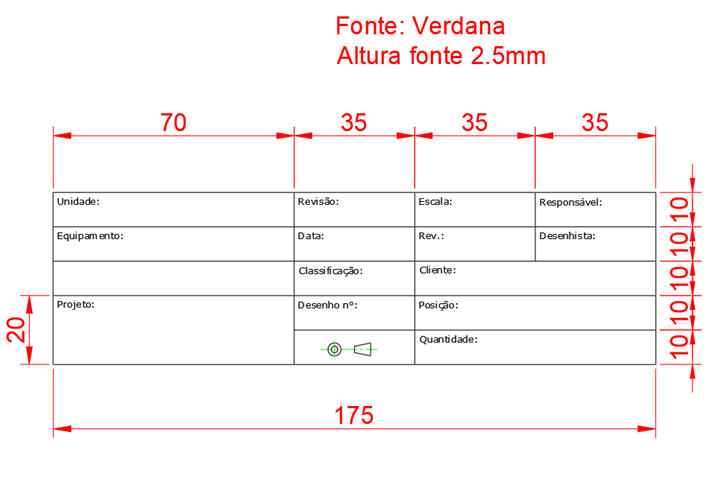

Desenhe as legendas com os determinados estilos de texto.

Autor:

Instrutora, palestrante, escritora sobre Autocad.
