Exercícios…SuperHatch
O comando SuperHatch insere hachuras utilizando imagem, bloco, xref ou wipeout.
Acesso ao comando
Aba Express Tools / painel Draw
Execute a sequência para inserir um bloco como hachura
1. Ative o comando SuperHatch.

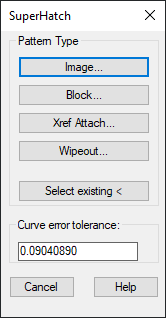

2. Na caixa de diálogo SuperHatch, selecione a opção Block

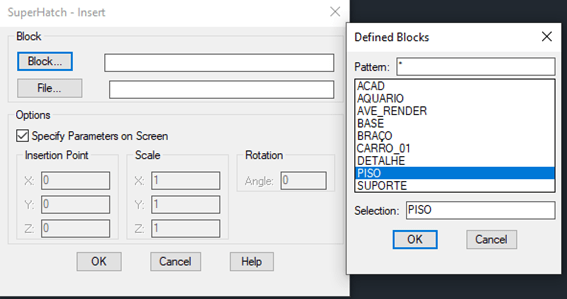

3. No exemplo, selecione a opção Block e o bloco Piso na janela Defined Blocks e as opções em Options e clique em OK.
Obs> a opção File permite selecionar um arquivo.
4. Na mensagem Specify insertion point , clique um ponto qualquer na área indicada para inserir o bloco no desenho.
Na mensagem Enter X scale fator, specify opposite corner para determinar um fator de escala na direção X, confirme pressionando Enter.
Na mensagem Enter Y scale fator,para determinar um fator de escala na direção Y, confirme pressionando Enter
Confirme com Enter na mensagem Specify rotation angle para determinar o ângulo.
Confirme com Enter na mensagem Is the placement of this BLOCK acceptable?
Confirme com Enter na mensagem Specify block.

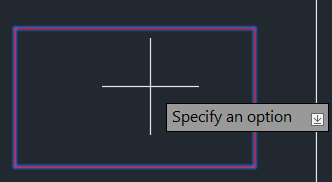

5. Na mensagem Specify an option, clique em um ponto na área interna da piscina e confime com Enter.
6. Veja o resultado:
A mensagem Specify block permite especificar uma janela ao redor do bloco para definir as distâncias de linhas e colunas, veja o exemplo:
Seguem os exercícios
Os exercícios estão disponíveis no arquivo Superhatch.dwg, segue o link
https://forums.autodesk.com/t5/autocad-portugues/passatempo-31-superhatch/td-p/9507507
Dica: A opção Select existing permite selecionar o objeto que será considerado como hachura.

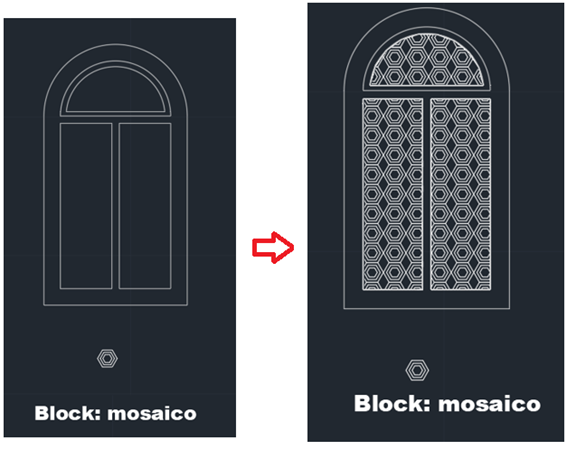

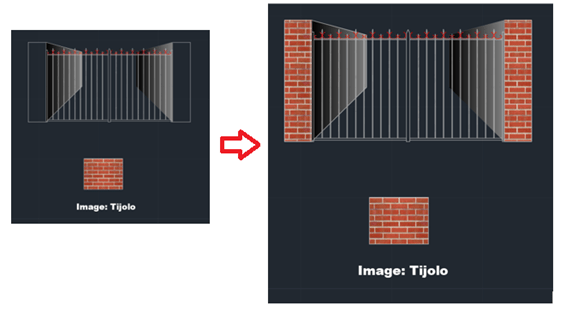

Insira as hachuras com o comando Superhatch nos desenhos.
