Passatempo 30… Intersecção de Duas Linhas Definida por Quatro Pontos

Não tem o que fazer?

Exercícios Intersecção de Duas Linhas Definida por Quatro Pontos

A calculadora Quickcalc apresenta opções para executar cálculos matemáticos, científicos, variáveis,  conversão de  unidades de medida e outras.

Uma das opções é obter a Intersecção de duas linhas definida por quatro pontos

Acesso ao comando

Aba Home / painel Utilities

O site da Autodesk apresenta o comando:

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2016/PTB/AutoCAD-Core/files/GUID-197AED1E-AD03-4832-BA77-6A32A7EFA8CA-htm.html

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2016/PTB/AutoCAD-Core/files/GUID-A6208418-DF4A-4955-882C-73F87F101C23-htm.html

Como sugestão, seguem os exercícios

Dica:

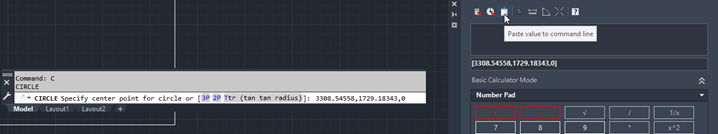

A opção Paste value to command line,  copia e cola valores e expressões para o prompt  na linha de  comando:

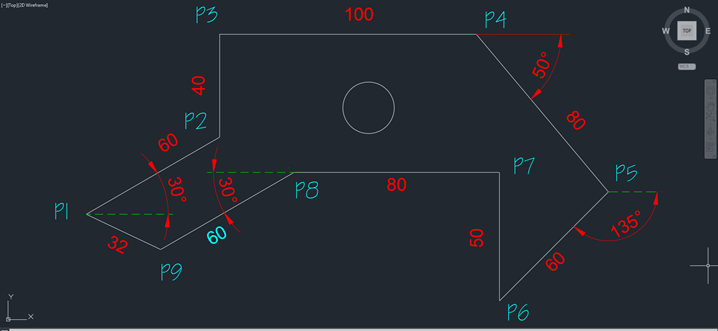

O centro do círculo com raio 10 é determinado através da intersecção de duas linhas definidas pelos pontos P3, P7, P4 P9.

O centro do círculo com raio 50 é determinado através da intersecção de duas linhas definidas pelos pontos P1, P2, P3 P4.

O centro do polígono Inscrito com raio 10 é determinado através da intersecção de duas linhas definidas pelos pontos P1 (centro do círculo), P2, P3 P4 (centro do círculo).

O centro do círculo diâmetro 20 é determinado através da intersecção de duas linhas definidas pelos centros dos círculos P1 P2, P3 P4.

Autor:

Instrutora, palestrante, escritora sobre Autocad.
