Publicado em Passatempo 25 ... Cotas 2

Passatempo 25 … Cotas 2

Não tem o que fazer?

Exercícios… Cotas Anotativas

Annotative é uma propriedade que permite imprimir ou visualizar, no layout, determinados objetos em tamanho real. Quando a propriedade é ativada no objeto ou no estilo e a escala é determinada para o model space ou para o layout, os objetos são visualizados com o mesmo tamanho no layout e em viewports de escalas diversas.

Segue o exercício

Abra o arquivo cota anotativa.dwg

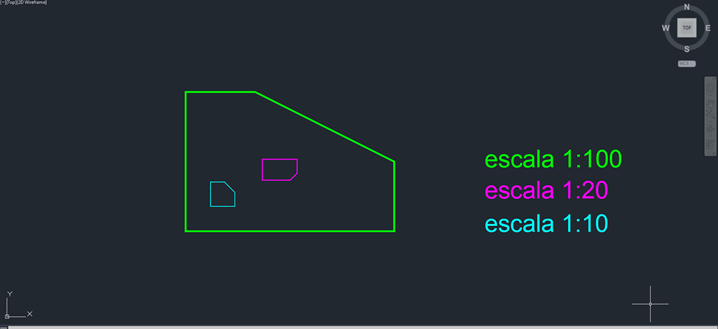

Ative o Layout “Cota anotativa” e observe as viewports visualizando o desenho em diferentes escalas.

Para confirmar as escalas de cada viewport, clique na borda da viewport e confirme a escala  no menu.

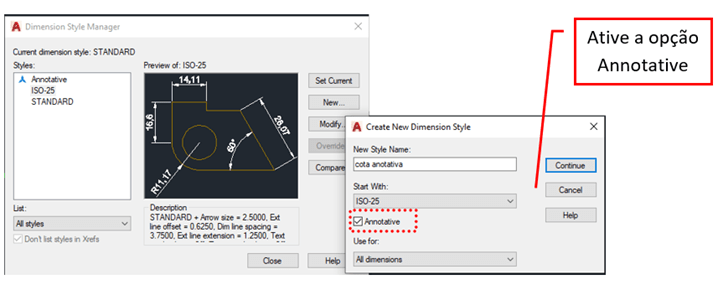

Ative a janela Dimension Style e a partir do estilo ISO25, crie um novo estilo com o nome cota anotativa.

Especifique as  seguintes opções para o estilo:

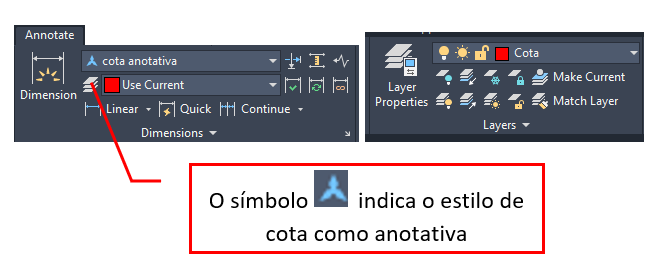

Confirme o estilo de cota “Cota anotativa” e o Layer “cota” como corrente.

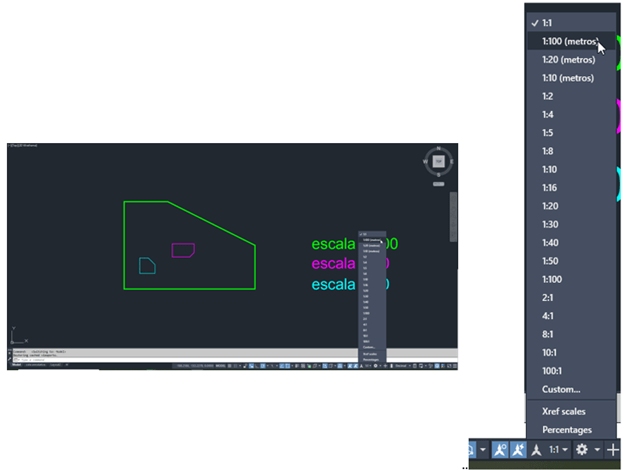

No ambiente Model, na Barra de Status, determine como corrente a escala 1:100(metros).

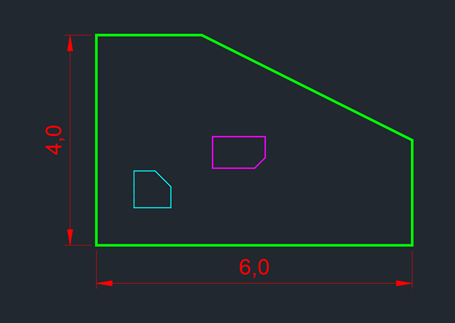

Insira as seguintes cotas:

Determine como corrente a escala 1:20 (metros).

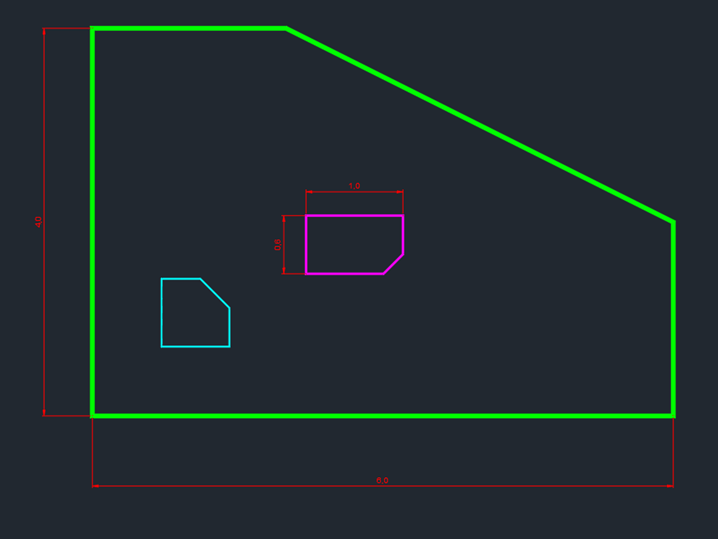

 Insira as seguintes cotas:

Determine como corrente a escala 1:10 (metros).


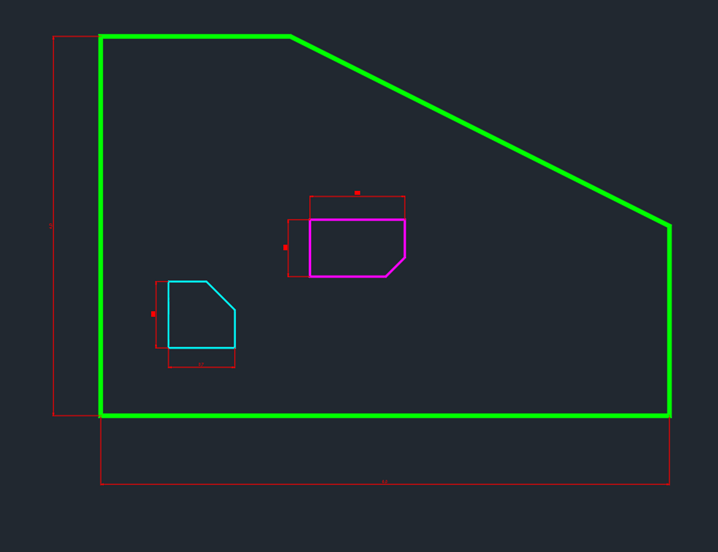

Insira as seguintes cotas:

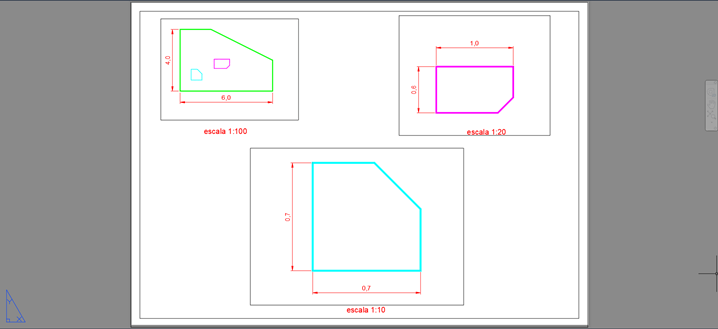

Ative o Layout “Cota anotativa” para visualizar as cotas.

Autor:

Instrutora, palestrante, escritora sobre Autocad.
