Passatempo 40…. Extrim

Não tem o que fazer?

Exercícios….

O comando Extrim corta todos os objetos com base em outro (polyline, linha, círculo, arco, elipse, dtext, mtext ou definição de um atributo).

Acesso ao comando

Digitar Extrim

Execute a sequência :

1. Ative o comando. Na mensagem Select objects:, selecione o objeto considerado o limite de corte.

2. Na mensagem Specify the side to trim on:, clique para determinar o lado pelo qual os objetos serão eliminados. No exemplo, os objetos do lado interno do círculo serão cortados.

Veja o resultado:

O site Autodesk apresenta o comando:

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/PTB/AutoCAD-Core/files/GUID-06651AD3-F159-430E-81E5-AEB8E775C19E-htm.html

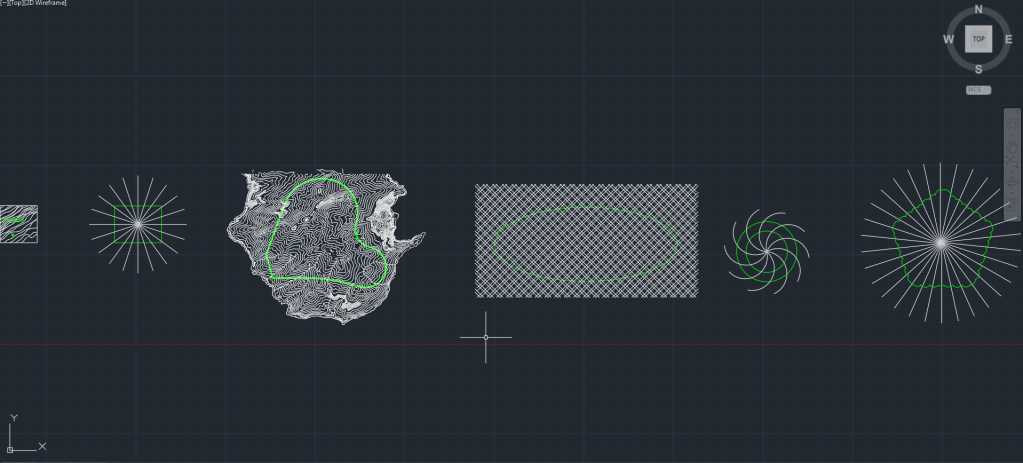

Seguem os exercícios

Os exercícios estão disponíveis no arquivo Extrim.dwg

https://forums.autodesk.com/t5/autocad-portugues/passatempo-40-extrim/td-p/9563482

Modifique o desenho com o comando Extrim na figura do lado direito conforme o desenho do lado esquerdo.

Exercício 1

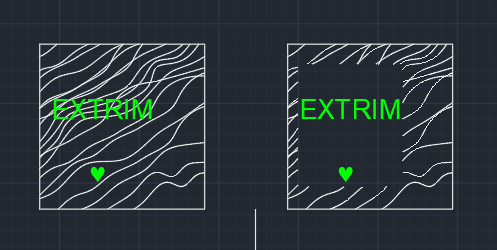

Comando Extrim aplicado em Mtext.

Exercício 2

Comando Extrim aplicado em retângulo.

Exercício 3

Comando Extrim aplicado em polyline.

Exercício 4

Comando Extrim aplicado em elipse.

Exercício 5

Comando Extrim aplicado em círculos

Dica: Aplique o comando Extrim no circulo externo e em seguida aplique o comando Extrim no circulo interno.

Exercício 6

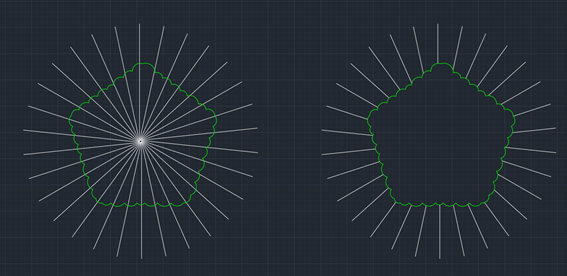

Comando Extrim aplicado em Revcloud.

Autor:

Instrutora, palestrante, escritora sobre Autocad.
