Publicado em Passatempo 50 .... Bloco dinâmico parte 7

Passatempo 50 …. Bloco dinâmico parte 7

Não tem o que fazer?

Bloco dinâmico -Lookup Parameter e Base Parameter

O parâmetro Lookup adiciona o controle da lista de valores. Ele deve ser usado quando o bloco apresentar duas ou mais propriedades.

O parâmetro Base determina o ponto-base para o bloco dinâmico em relação à geometria.

Não pode ser associado a uma ação, porém pode pertencer a um conjunto de ações.

Segue o exercício disponível no arquivo  Lookup parameter.dwg

.https://forums.autodesk.com/t5/autocad-portugues/passatempo-50-bloco-dinamico-parte-7/td-p/9623998

Acompanhe a sequência:

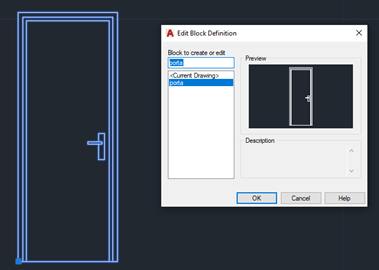

Ative o Block Editor.

O bloco apresenta um parâmetro Linear Parameter associada a uma ação Stretch Action  que controla a largura da porta

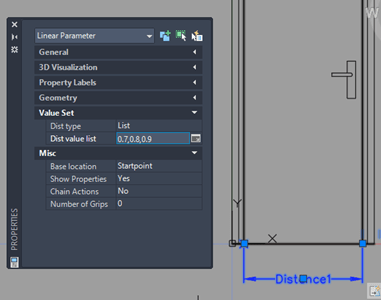

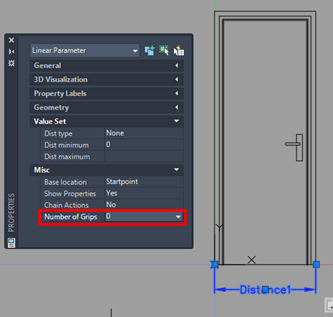

Ative a janela Properties, selecione o parâmetro Linear, determine em Misc:

Number of Grips = 0

Em Value Set, determine:

Dist type: List

Em  Dist value list , clique em Add Distance Value.

Na janela Add Distance Value, em Distances to add, digite 0,8 e clique em Add .

Em Distances to add, digite 0,9 e clique em Add .

A figura mostra o resultado

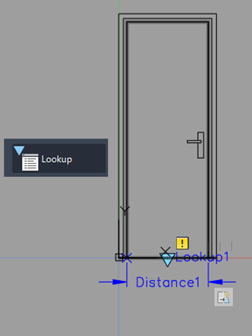

Ative o parâmetro Lookup e clique para posicionar conforme mostra a figura

Ative a ação Lookup, clique no parâmetro Lookup.

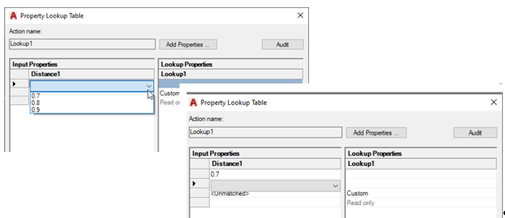

Na janela Property Lookup Table , clique em Add Properties.

Na janela Add Parameter Properties , selecione Distance 1, clique em Ok.

Na janela Property Lookup Table, ative a lista, selecione o valor 0.7.

  No campo inferior, ative a lista , selecione o valor 0.8

Repita o procedimento no campo inferior ao valor 0.8  e selecione o valor 0.9.

Em Lookup Properties, digite as identificações:

Porta 0.7 , porta 0.8 e porta 0.9, clique em Ok para finalizar.

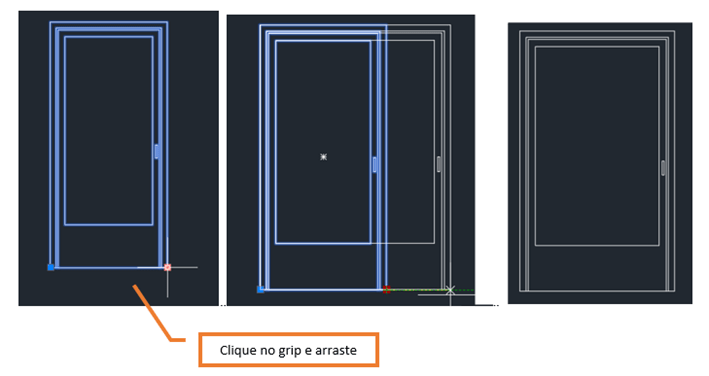

Salve as alterações clicando em Close Block Editor. As figuras mostram os resultados.

Publicado em Passatempo 49.... Bloco dinâmico parte 6

Passatempo 49…. Bloco dinâmico parte 6

Não tem o que fazer?

Bloco dinâmico – Flip Parameter e Visibility Parameter

O  parâmetro Flip adiciona espelhamento a um objeto.

O parâmetro Alignment adiciona alinhamento em relação a um objeto.

Seguem os exercícios

Os exercícios estão disponíveis no arquivo  Flip Visibility parameter.dwg

.https://forums.autodesk.com/t5/autocad-portugues/passatempo-49-bloco-dinamico-parte-6/td-p/9610724

Exercício 1

Acompanhe a sequência:

Ative o Block Editor.

Ative o parâmetro FlipParameter.

Na mensagem Specify base point of reflection line , especifque o primeiro ponto relacionado ao eixo de referência para criar a cópia simétrica.. Na mensagem Specify endpoint of reflection line:, especifique o segundo ponto relacionado ao eixo de referência. Na mensagem Specify label location:, especifique a localização do identificador do parâmetro.

Ative a ação Flip

Na mensagem Select parameter:, selecione o parâmetro.  Na mensagem Select objects, selecione os objetos.

Salve as alterações clicando em Close Block Editor. A figura mostra o resultado.

Exercício 2

Ative o Block Editor.

tive o parâmetro Visibility

 Na mensagem Specify parameter location or, especifique a localização do identificador do parâmetro.

O parâmetro ativa a ferramenta Visibility (localizada no ribbon) para controlar a visualização do bloco.

Ative a janela Visibility States.

Clique em New para ativar a  janela New Visibility States, em Visibility stata name, digite janela aberta, clique em Ok para finalizar.

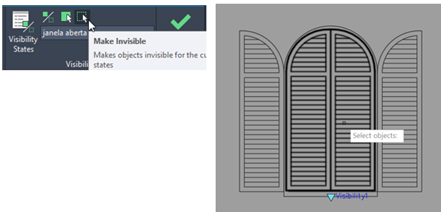

Em Visibility, com a opção janela aberta,  clique em Make Invisible , selecione a veneziana interna, conforme mostra a figura.

  Veja o resultado:

Clique em Visibility Mode para visualizar os objetos determinados como invisíveis.

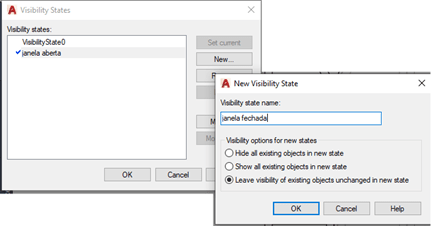

Ative a janela Visibility States.

Clique em New para ativar a  janela New Visibility States, em Visibility state name, digite janela fechada, clique em Ok para finalizar.

Em Visibility,  clique em Make Invisible , selecione as venezianas externas, conforme mostra a figura.

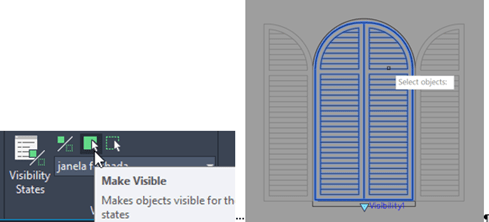

Em Visibility,  clique em Make Visible , selecione a venezianas interna, conforme mostra a figura.

Veja o resultado:

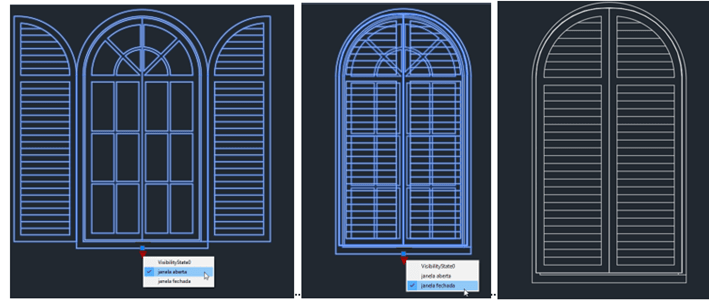

Salve as alterações clicando em Close Block Editor. As figuras mostram os resultados.

Publicado em Passatempo 47.... Bloco dinâmico parte 5

Passatempo 47…. Bloco dinâmico parte 5

Não tem o que fazer?

Bloco dinâmico – Rotation Parameter e Alignment Parameter

O parâmetro Rotation rotaciona o bloco em determinado ângulo.

O parâmetro Alignment adiciona alinhamento em relação a um objeto.

O site Autodesk apresenta o comando:

.https://knowledge.autodesk.com/pt-br/support/autocad-lt/getting-started/caas/CloudHelp/cloudhelp/2019/PTB/AutoCAD-LT/files/GUID-3C2FB982-3AF6-437B-987F-4EDF81EA0662-htm.html

Seguem os exercícios

Os exercícios estão disponíveis no arquivo  Rotation Alignment parameter.dwg

.https://forums.autodesk.com/t5/autocad-portugues/passatempo-48-bloco-dinamico-parte-5/td-p/9603725

Exercício 1

Acompanhe a sequência:

Ative o Block Editor.

Ative o parâmetro Rotation Parameter.

Na mensagem Specify base point, especifique o ponto base. Na mensagem Specify radius of parameter especifique o raio . Na mensagem Specify default rotation angle or, especifique o ângulo inicial.  Na mensagem Specify label location:, especifique a localização do identificador do parâmetro.

Ative a ação Rotate

Na mensagem Select parameter:, selecione o parâmetro.  Na mensagem Select objects, selecione os objetos.

Salve as alterações clicando em Close Block Editor. A figura mostra o resultado.

Exercício 2

Ative o Block Editor.

Ative o parâmetro Alignment.

 Na mensagem Specify base point of alignment or, especifque o ponto-base.

 Na mensagem Specify alignment direction or alignment type, especifque a direção do alinhamento.

Obs>  O parâmetro Alignment não necessita de Ação.

Salve as alterações clicando em Close Block Editor. As figuras mostram os resultados.

Publicado em Passatempo 47.... Bloco dinâmico parte 4

Passatempo 47…. Bloco dinâmico parte 4

Não tem o que fazer?

Bloco dinâmico – XY Parameter

O parâmetro XY move ou estica o bloco em relação a uma distância XY.

O site Autodesk apresenta o comando:

.https://knowledge.autodesk.com/pt-br/support/autocad-lt/getting-started/caas/CloudHelp/cloudhelp/2019/PTB/AutoCAD-LT/files/GUID-3C2FB982-3AF6-437B-987F-4EDF81EA0662-htm.html

.https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2019/PTB/AutoCAD-Core/files/GUID-98CCB318-60F6-46C9-8F90-C2B8614553C4-htm.html

Seguem os exercícios

Os exercícios estão disponíveis no arquivo XY  parameter.dwg

.https://forums.autodesk.com/t5/autocad-portugues/passatempo-47-bloco-dinamico-parte-4/td-p/9599430

Exercício 1

Acompanhe a sequência:

Ative o parâmetro XY Parameter.

Na mensagem Specify base point, especifique a localização inicial  do parâmetro. Na mensagem Specify endpoint especifique a localização final do parâmetro. Veja o resultado.

Ative a ação Array

Na mensagem Select parameter:, selecione o parâmetro.  Na mensagem Select objects, selecione os objetos,

Na mensagem  Enter the distance between rows or specify unit cell (—), digite 130. Na mensagem  Enter the distance between columns (|||), digite 150.

Salve as alterações clicando em Close Block Editor. A figura mostra o resultado.

Exercício 2

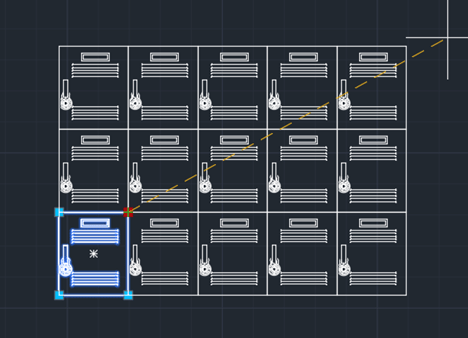

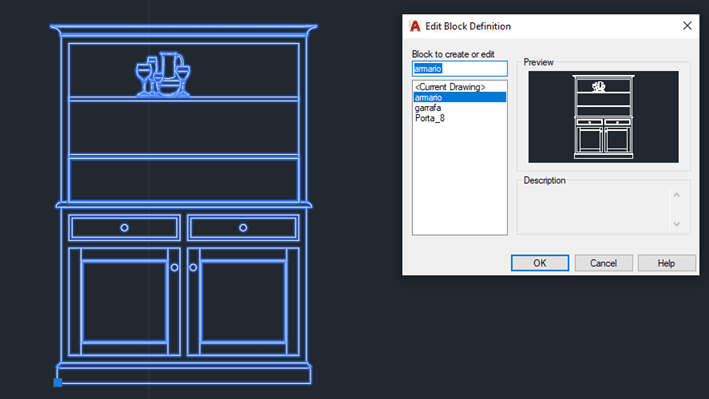

Aplique XY Parameter e Array Action no bloco armário para criar  o resultado conforme mostra a figura.

Publicado em Passatempo 46.... Bloco dinâmico parte 3

Passatempo 46…. Bloco dinâmico parte 3

Não tem o que fazer?

Polar Parameter

O parâmetro Polar move, estica, escalona e cria cópias com Array. Ações: Move, Scale, Stretch, Polar Stretch e Array

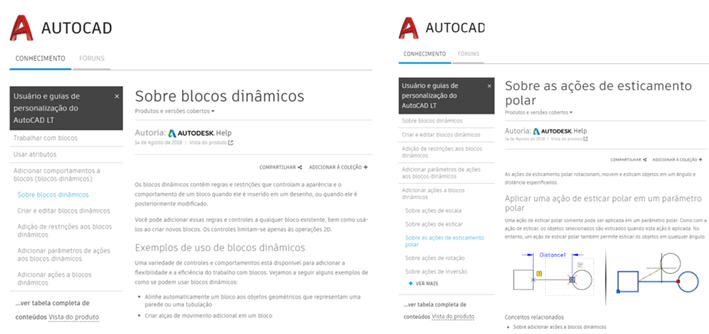

O site Autodesk apresenta o comando:

.https://knowledge.autodesk.com/pt-br/support/autocad-lt/getting-started/caas/CloudHelp/cloudhelp/2019/PTB/AutoCAD-LT/files/GUID-3C2FB982-3AF6-437B-987F-4EDF81EA0662-htm.html

.https://knowledge.autodesk.com/pt-br/support/autocad-lt/getting-started/caas/CloudHelp/cloudhelp/2019/PTB/AutoCAD-LT/files/GUID-D48A291E-3085-4B16-B969-20CBD000501B-htm.html

Segue o exercício

Os exercícios estão disponíveis no arquivo Polar  parameter.dwg

.https://forums.autodesk.com/t5/autocad-portugues/passatempo-46-bloco-dinamico-parte-3/td-p/9593541

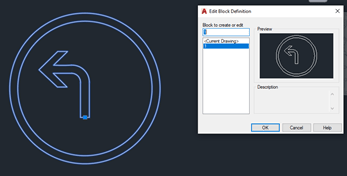

Após desenhar o objeto, converter em bloco, ative o Block Editor.

Acompanhe a sequência:

Ative o parâmetro Polar Parameter.

Na mensagem Specify base point, especifique a localização inicial  do parâmetro. Na mensagem Specify endpoint especifique a localização final do parâmetro. Na mensagem Specify label location, clique para especificar a localização do parâmetro. Veja o resultado.

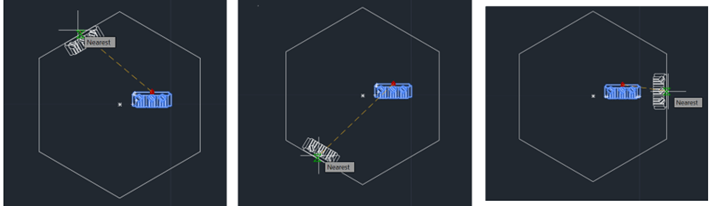

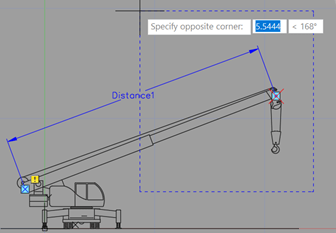

Ative a ação Polar Stretch

Na mensagem Select parameter:, selecione o parâmetro.

Na mensagem Specify parameter point to associate with action, especifique o ponto que será determinado como o ponto base da ação.

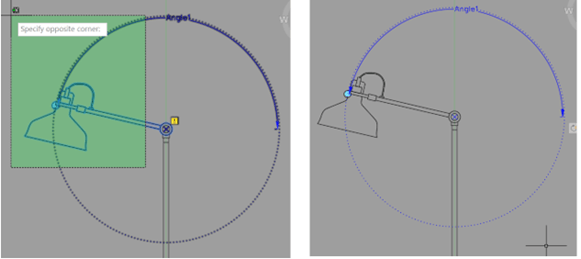

Na mensagem Specify first corner of stretch frame e Specify opposite corner, selecione os objetos em modo crossing , conforme mostra a figura.

Na mensagem Specify objects to stretch. Select objects, selecione em modo crossing, os mesmos objetos selecionados anteriormente.

Na mensagem Specify objects to rotate. Select objects , selecione em modo crossing, os mesmos objetos selecionados.

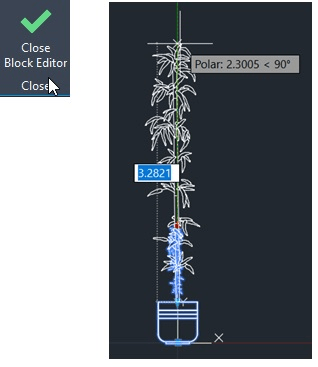

Salve as alterações clicando em Close Block Editor. A figura mostra o resultado.

Ative Block Editor:

Ative o parâmetro Polar Parameter.

Na mensagem Specify base point, especifique a localização inicial  do parâmetro. Na mensagem Specify endpoint especifique a localização final do parâmetro. Na mensagem Specify label location, clique para especificar a localização do parâmetro. Veja o resultado.

 Ative a ação Array.

Na mensagem Select parameter:, selecione o parâmetro.  Na mensagem Select objects:, selecione os objetos.

Na mensagem Enter the distance betweem columns , digite 5 , para determinar a distância entre as copias Salve as alterações clicando em Close Block Editor. Teste e veja o resultado.

Publicado em Passatempo 45.... Bloco dinâmico parte 2

Passatempo 45…. Bloco dinâmico parte 2

Não tem o que fazer?

Linear Parameter

O parâmetro Linear move, estica, escalona e cria cópias. Ações: Move, Scale, Stretch e Array.

O site Autodesk apresenta o comando:

.https://knowledge.autodesk.com/pt-br/support/autocad-lt/getting-started/caas/CloudHelp/cloudhelp/2019/PTB/AutoCAD-LT/files/GUID-3C2FB982-3AF6-437B-987F-4EDF81EA0662-htm.html

Segue o exercício

Os exercícios estão disponíveis no arquivo Linear  parameter.dwg

.https://forums.autodesk.com/t5/autocad-portugues/passatempo-45-bloco-dinamico-parte-2/td-p/9590036

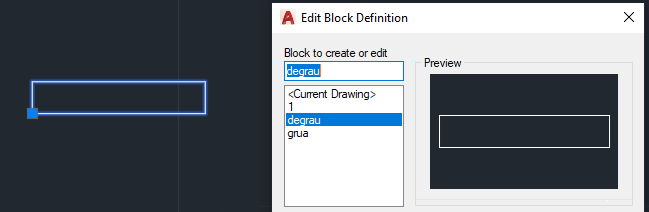

Após desenhar o objeto, converter em bloco, ative o Block Editor

Acompanhe a sequência:

Ative o parâmetro Linear Parameter.

Na mensagem Specify start point, especifique a localização inicial  do parâmetro. Na mensagem Specify endpoint especifique a localização final do parâmetro. Na mensagem Specify label location, clique para especificar a localização do parâmetro. Veja o resultado.

Ative a ação Scale.

Na mensagem Select parameter:, selecione o parâmetro.  Na mensagem Select objects:, selecione o objeto.

 Salve as alterações clicando em Close Block Editor. A figura mostra o resultado.

Ative Block Editor.

Ative o parâmetro Linear Parameter.

Na mensagem Specify start point, especifique a localização inicial  do parâmetro. Na mensagem Specify endpoint especifique a localização final do parâmetro. Na mensagem Specify label location, clique para especificar a localização do parâmetro. Veja o resultado.

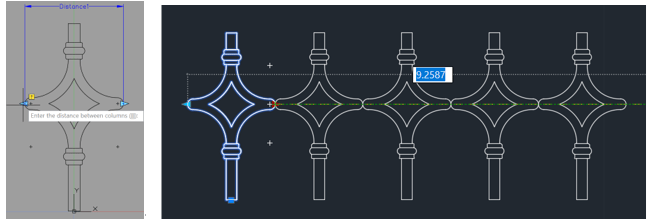

 Ative a ação Array.

Na mensagem Select parameter:, selecione o parâmetro.  Na mensagem Select objects:, selecione os objetos.

Na mensagem Enter the distance betweem columns , digite 1.652 , para determinar a distância entre as copias Salve as alterações clicando em Close Block Editor. Teste e veja o resultado.

Publicado em Passatempo 44.... Bloco dinâmico parte 1

Passatempo 44…. Bloco dinâmico parte 1

Não tem o que fazer?

Blocos dinâmicos são blocos flexíveis que podem ser alterados diretamente no desenho por meio de custom grips e de custom properties.

Um bloco dinâmico apresenta as seguintes características:

Parâmetro – representado por um grip na cor azul, determina posição, distância e ângulo para a geometria do bloco.

 Ação – representada pelo símbolo do raio, define como a geometria do bloco se move ou se altera quando este é manipulado (a ação sobre o bloco deve estar associada a um parâmetro

A paleta Block Authoring Palettes apresenta as ferramentas para adicionar ações e parâmetros ao bloco dinâmico.

Como sugestão, Blocos dinâmicos podem ser criados seguindo o seguinte roteiro:

Point Parameter

O parâmetro Point move ou estica um bloco em relação a um ponto (coordenadas X e Y)]

Após desenhar o objeto, converter em bloco, ative o Block Editor

Acompanhe a sequência:

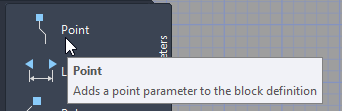

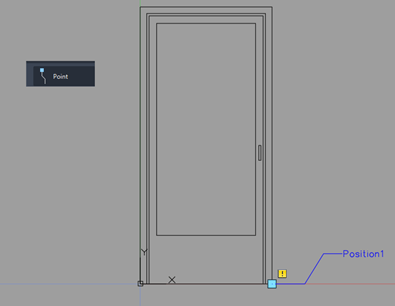

Ative o parâmetro Point Parameter.

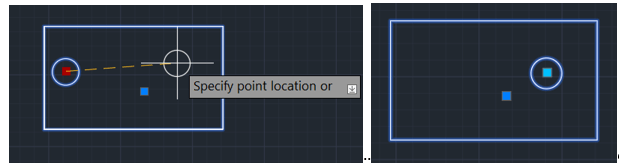

2. Na mensagem Specify parameter location or, especifque a localização do parâmetro. Na mensagem Specify label location:, especifque a localização do identificador do parâmetro. Veja o resultado.

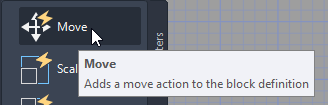

Ative a ação Move.

Na mensagem Select parameter:, selecione o parâmetro.  Na mensagem Select objects:, selecione o objeto.

 Salve as alterações clicando em Close Block Editor.

A figura mostra o resultado.

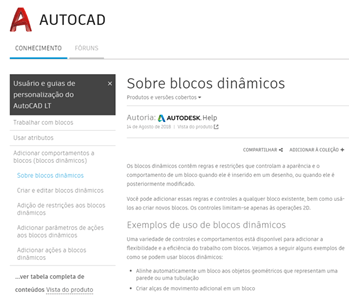

O site Autodesk apresenta o comando:

.https://knowledge.autodesk.com/pt-br/support/autocad-lt/getting-started/caas/CloudHelp/cloudhelp/2019/PTB/AutoCAD-LT/files/GUID-3C2FB982-3AF6-437B-987F-4EDF81EA0662-htm.html

Segue o exercício

Os exercícios estão disponíveis no arquivo Point parameter.dwg

.https://forums.autodesk.com/t5/autocad-portugues/passatempo-44-bloco-dinamico-parte-1/td-p/9585070

As figuras são blocos, ative  Block Editor para aplicar o parâmetro Point

Ative Block Editor

Ative parameter Point, e especifique a identificação do parâmetro, conforme mostra a figura:

Ative Move Action, selecione o parametro Point e selecione os objetos conforme mostra a figura:

Salve as alterações clicando em Close Block Editor. Teste e veja o resultado.

Ative Block Editor

Ative parameter Point, e especifique a identificação do parâmetro, conforme mostra a figura:

Ative Stretch Action, selecione o parâmetro

Na mensagem Specify first corner of stretch frame or, selecione os objetos em modo crossing.

Na mensagem Select objects, selecione os objetos em modo crossing (selecione os mesmos objetos da seleção anterior) conforme mostra a figura:

Salve as alterações clicando em Close Block Editor. Teste e veja o resultado.

Publicado em Passatempo 43.... Desenhos paramétricos – parte 2

Passatempo 43…. Desenhos paramétricos – parte 2

Não tem o que fazer?

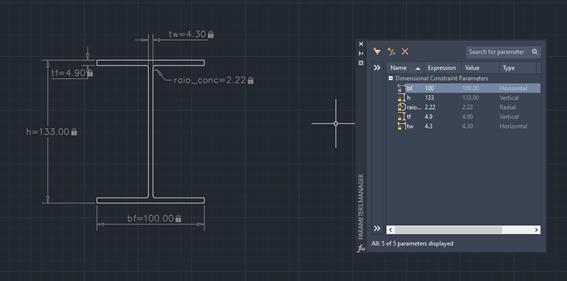

Dimensional constraints (ou cotas paramétricas) controlam a distância, o comprimento, o ângulo e os valores radiais dos objetos ou a distância entre objetos ou pontos nos objeto, quando uma dimensão é alterada, o desenho é alterado.

É possível definir as relações entre as dimensões usando equações.

Dica: é recomendável aplicar as  geometric constraints antes das dimensional constraints para definir e preservar a forma do desenho

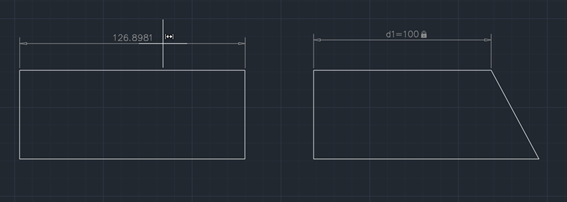

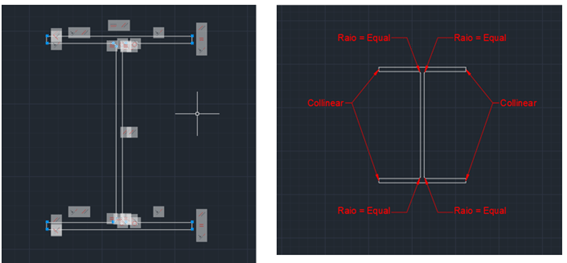

A figura mostra o retângulo do lado esquerdo sem geometric constraints , ao aplicar dimensional constraint linear – horizontal com comprimento 100,  apenas a linha superior é alterada.

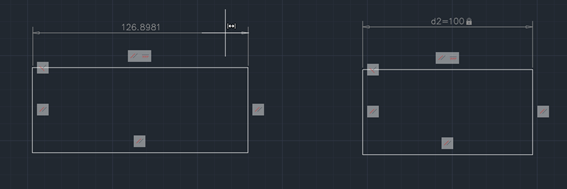

A figura mostra o retângulo do lado esquerdo com geometric constraints , ao aplicar dimensional constraint linear – horizontal com comprimento 100,  o desenho é alterado.

Acesso aos comandos

Aba Parametric /

Acompanhe a sequência:

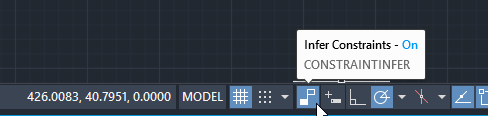

Ative a ferramenta Infer Constraint para aplicar automaticamente as geometrics constraints.

Desenhe o retângulo (não se preocupe com as dimensões) , as geometrics constraints são aplicadas automaticamente.

Observe que devido as geometrics constraints , não é possível  inclinar a linha vertical ou horizontal.

Ative o comando DimConstraint – Horizontal ou Linear.

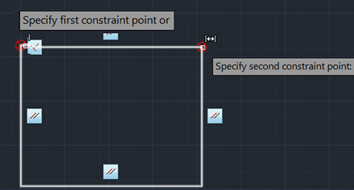

Na mensagem Specify first constraint point, clique na extremidade da linha horizontal.

Na mensagem Spcify second constraint point, clique na outra extremidade da linha horizontal.

Na mensagem Specify dimension line location, clique para determinar a localização da cota (não se preocupe com o valor numérico).

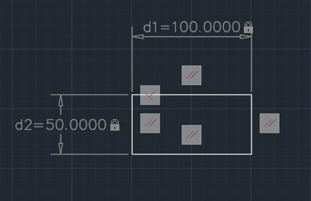

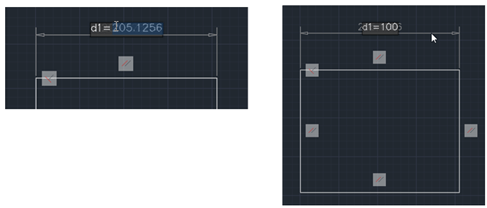

Altere o valor da cota, selecione o valor numérico e digite 100.

Ative o comando DimConstraint – Vertical  ou Linear e aplique a dimension constraint na linha vertical e determine o valor 50.

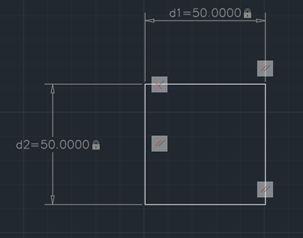

Clique na cota horizontal e altere o valor numérico para 50 e veja o resultado.

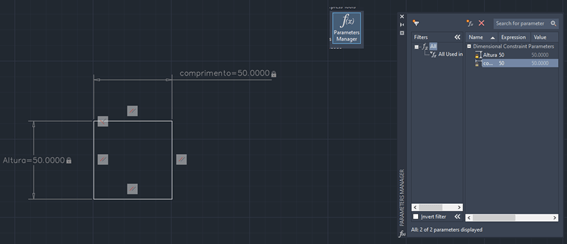

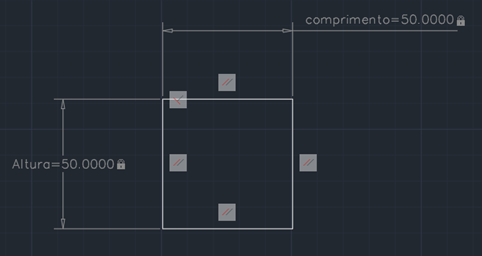

Clique na cota horizontal e selecione a indicação d1 e digite comprimento.

Clique na cota vertical e selecione a indicação d2 e digite altura .

A figura mostra o resultado.

Ative Parameter Manager e observe que as dimensions são apresentadas na janela.

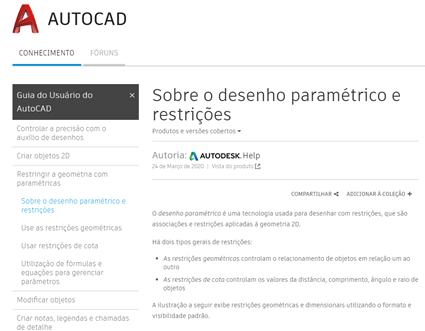

O site Autodesk apresenta o comando:

https://knowledge.autodesk.com/pt-br/support/autocad/getting-started/caas/CloudHelp/cloudhelp/2021/PTB/AutoCAD-Core/files/GUID-899E008D-B422-4DF2-AC8D-1A4F5701ED4E-htm.html

Segue o link com a minha Dica : Desenhos paramétricos no AutoCAD e com brinde

https://forums.autodesk.com/t5/autocad-portugues/dica-desenhos-parametricos-no-autocad-e-com-brinde/td-p/9015170

Segue o exercício.

Desenhe a figura:

Aplique constraints geometrics, principalmente as indicadas na figura.

Aplique as constraints dimensions e nomeie conforme mostra a figura.

Ative Parameters Manager

Altere os dados e observe o resultado:

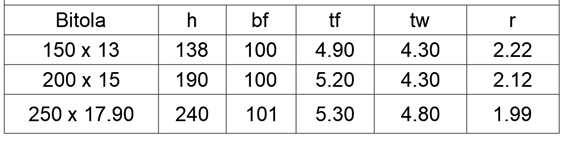

Dados do perfil obtidos no site:

http://www.cedisa.com.br/produtos/perfis/perfil-i/

Publicado em Passatempo 42.... Desenhos paramétricos – parte 1

Passatempo 42…. Desenhos paramétricos – parte 1

Não tem o que fazer?

Desenhos paramétricos são objetos obtidos por meio da aplicação de geometric constraints e dimensional constraints em desenhos 2D cujas dimensões são alteradas regularmente e podem ser aplicados em desenhos que necessitam regularmente de alterações dimensionais ou em blocos dinâmicos

Acesso aos comandos

Aba Parametric

Acompanhe a sequência:

Abra o arquivo Geometric Constraints

https://forums.autodesk.com/t5/autocad-portugues/passatempo-42-desenhos-parametricos-parte-1/td-p/9572847

Ative  o comando Autoc Constrain. Na mensagem Select objects, selecione todos os objetos .

As constraints geometrics são aplicadas nos objetos .

Os comandos Show All Constraints e Hide All Constraints ativam a visualização ou escondem as constraints nos objetos.

Clicando na linha horizontal da vista do lado direito e arrastando observe que a linha horizontal da vista do lado esquerdo acompanha o movimento.

A constraint Collinear aplica restrição colinear entre os dois objetos.

A figura indica que a linha vertical da vista superior não apresenta a restrição Collinear em relação a linha vertical da vista inferior.

Ative a  Constraint Collinear, na mensagem Select first object, clique na linha vertical da vista superior. Na mensagem select second object, clique na linha vertical da vista inferior. conforme mostra a figura.

Clicando na linha vertical da vista superior  e arrastando observe que a linha horizontal da vista inferior acompanha o movimento.

O site Autodesk apresenta o comando:

.https://knowledge.autodesk.com/pt-br/support/autocad/getting-started/caas/CloudHelp/cloudhelp/2021/PTB/AutoCAD-Core/files/GUID-899E008D-B422-4DF2-AC8D-1A4F5701ED4E-htm.html

Segue o link com a minha Dica : Desenhos paramétricos no AutoCAD e com brinde

.https://forums.autodesk.com/t5/autocad-portugues/dica-desenhos-parametricos-no-autocad-e-com-brinde/td-p/9015170
