Passatempo 39…. Mocoro

Não tem o que fazer?

https://forums.autodesk.com/t5/autocad-portugues/passatempo-39-mocoro/m-p/9563453#M12568

Exercícios….

O comando Mocoro move, copia e rotaciona objetos, além de determinar o fator de escala.

Acesso ao comando

Aba Express Tools / painel Mocoro

Execute a sequência :

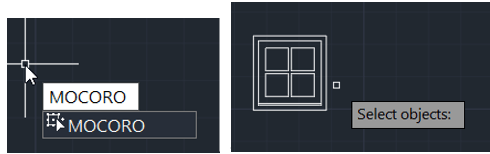

Ative o comando. Na mensagem Select objects:, selecione os objetos.

Na mensagem Base point:, especifique um ponto-base e selecione uma opção.

O exemplo apresenta o resultado do comando com as opções Copy , Rotate e Scale selecionadas.

O site Autodesk apresenta o comando:

https://help.autodesk.com/view/ACD/2021/PTB/?guid=GUID-385D1161-6A07-432E-B69B-71C7D19409F5

Seguem os exercícios

Os exercícios estão disponíveis no arquivo Mocoro.dwg

https://forums.autodesk.com/t5/autocad-portugues/passatempo-39-mocoro/td-p/9552584

Exercício 1

Ative o comando Mocoro, selecione o objeto.

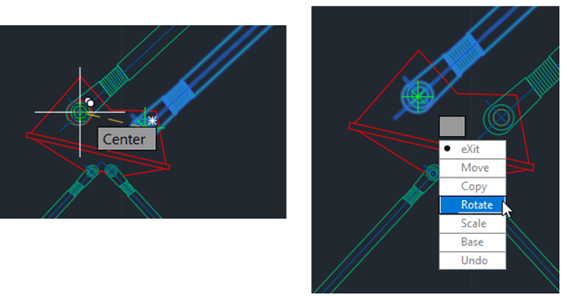

Determine o base point conforme indica a figura

Selecione a opção Copy . Na mensagem Second point displacement, posicione a cópia do objeto conforme indica a figura, pressione Enter para apresentar o menu e selecione a opção Rotate.

Na mensagem Second point or Rotation angle, digite 90.

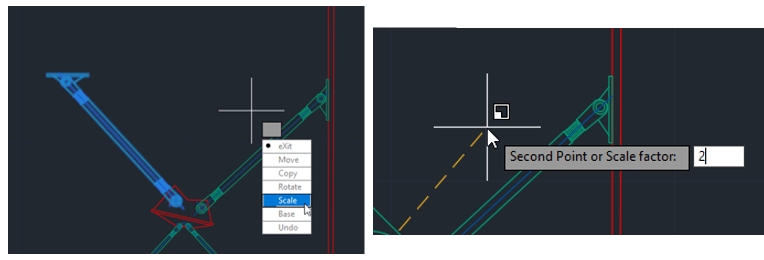

Selecione a opção Scale . Na mensagem Second point or Scale factor, digite 2.

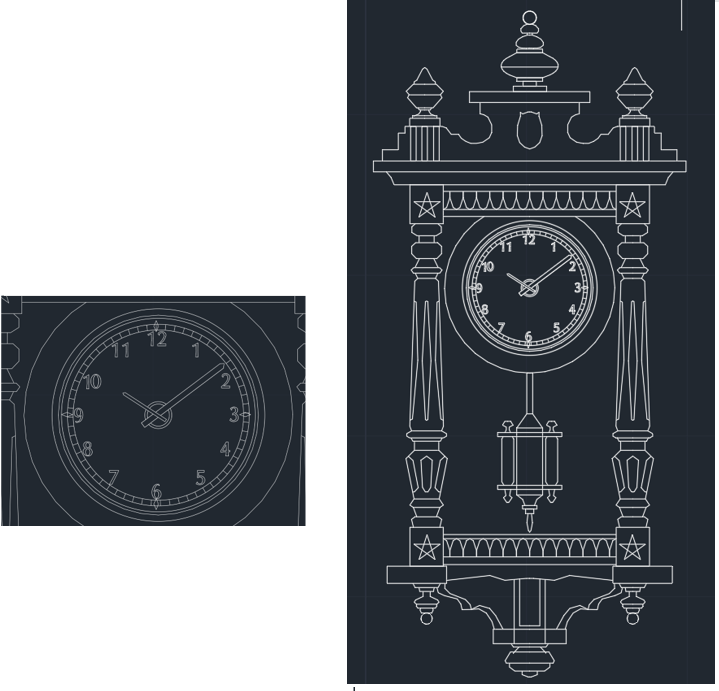

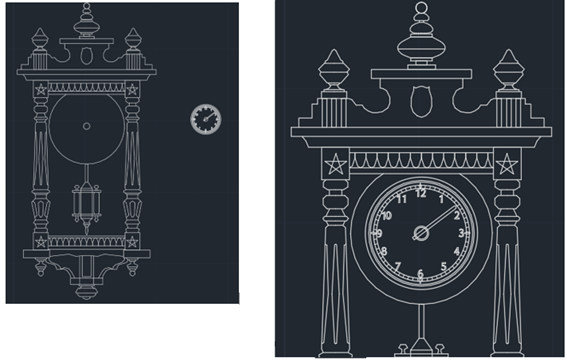

Veja o resultado:

Exercício 2

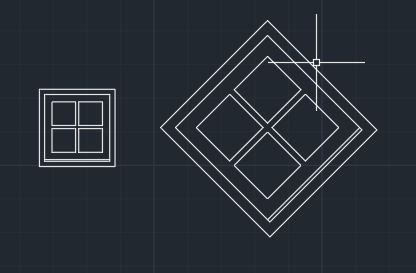

Com o comando MocoCom o comando Mocoro, selecione a almofada, copie , altere o tamanho com a opção Scale com fator de escala = 2 e rotacione com ângulo 45⁰.
