Publicado em Passatempo 41.... Espiral

Passatempo 41…. Espiral

Não tem o que fazer?

Exercícios….

O comando Helix cria uma espiral aberta 2D ou 3D, geralmente utilizada com o caminho (path) para o comando Sweep

Acesso ao comando

Aba Home / painel Draw

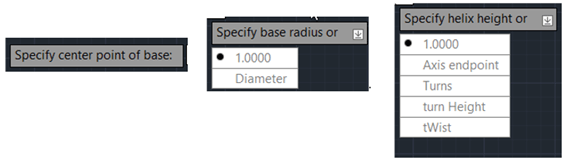

As opções para criar uma hélice determinam o raio da base e o raio do topo, a altura, o número de voltas, o passo e a direção (sentido horário ou anti-horário)

O site Autodesk apresenta o comando:

https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2021/ENU/AutoCAD-Core/files/GUID-C6FE985E-8978-4D11-8490-D81CFB323CDD-htm.html

Segue o link com a minha Dica : Espiral ou hélice no AutoCAD.

https://forums.autodesk.com/t5/autocad-portugues/dica-espiral-ou-helice-no-autocad/td-p/9322915

Seguem os exercícios

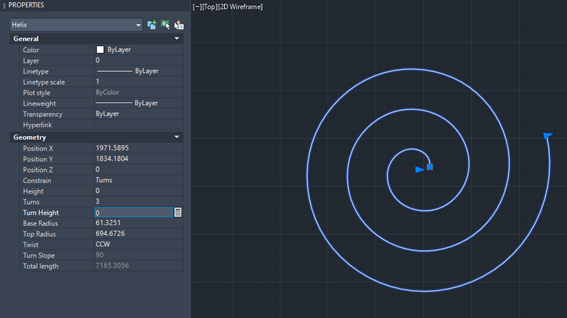

Um modo prático para determinar as opções da hélice é com o auxílio da ferramenta Properties.

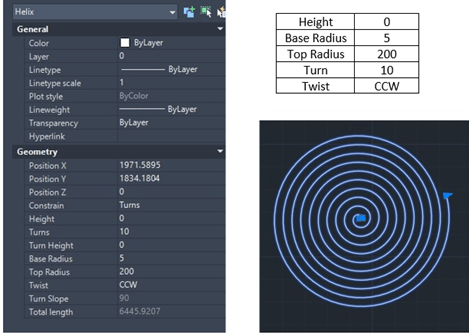

Exercício 1

Crie a espiral com os seguintes dados:

Exercício 2

Crie a espiral com os seguintes dados:

Converta a curva em polyline com o comando Pedit.

Com o  auxílio da janela Properties, determine Global Width = 10.

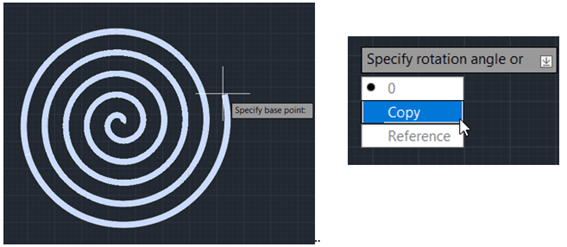

Com o comando Rotate – opção Copy , crie uma copia.

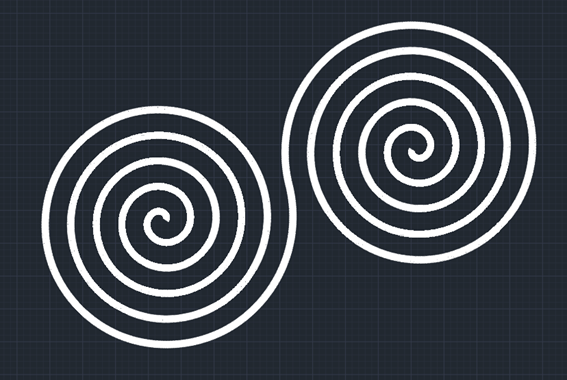

Veja o resultado:

Os exercícios a seguir, apresentam sugestões com o comando Helix

Helix com o comando Array Rectangular

Copias da espiral com o comando Array Path  em uma curva  Spline

Autor:

Instrutora, palestrante, escritora sobre Autocad.
