Passatempo 42…. Desenhos paramétricos – parte 1

Não tem o que fazer?

Desenhos paramétricos são objetos obtidos por meio da aplicação de geometric constraints e dimensional constraints em desenhos 2D cujas dimensões são alteradas regularmente e podem ser aplicados em desenhos que necessitam regularmente de alterações dimensionais ou em blocos dinâmicos

Acesso aos comandos

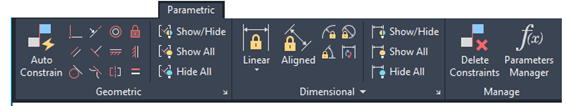

Aba Parametric

Acompanhe a sequência:

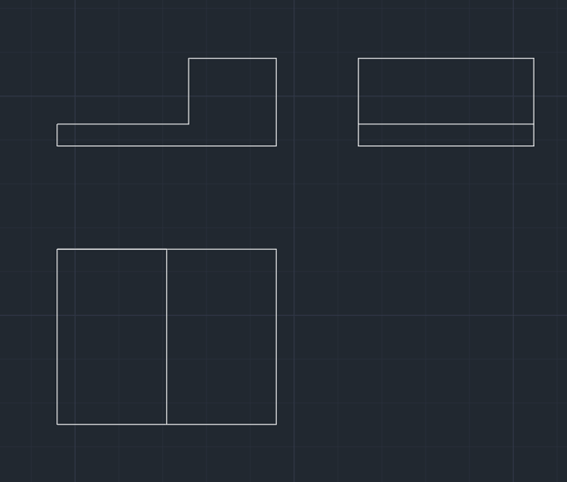

Abra o arquivo Geometric Constraints

https://forums.autodesk.com/t5/autocad-portugues/passatempo-42-desenhos-parametricos-parte-1/td-p/9572847

Ative  o comando Autoc Constrain. Na mensagem Select objects, selecione todos os objetos .

As constraints geometrics são aplicadas nos objetos .

Os comandos Show All Constraints e Hide All Constraints ativam a visualização ou escondem as constraints nos objetos.

Clicando na linha horizontal da vista do lado direito e arrastando observe que a linha horizontal da vista do lado esquerdo acompanha o movimento.

A constraint Collinear aplica restrição colinear entre os dois objetos.

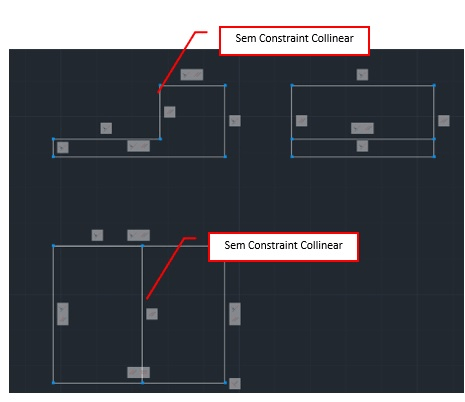

A figura indica que a linha vertical da vista superior não apresenta a restrição Collinear em relação a linha vertical da vista inferior.

Ative a  Constraint Collinear, na mensagem Select first object, clique na linha vertical da vista superior. Na mensagem select second object, clique na linha vertical da vista inferior. conforme mostra a figura.

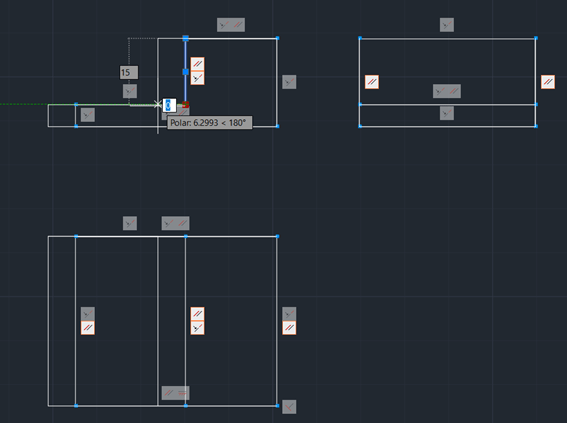

Clicando na linha vertical da vista superior  e arrastando observe que a linha horizontal da vista inferior acompanha o movimento.

O site Autodesk apresenta o comando:

.https://knowledge.autodesk.com/pt-br/support/autocad/getting-started/caas/CloudHelp/cloudhelp/2021/PTB/AutoCAD-Core/files/GUID-899E008D-B422-4DF2-AC8D-1A4F5701ED4E-htm.html

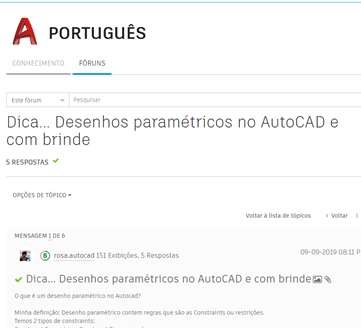

Segue o link com a minha Dica : Desenhos paramétricos no AutoCAD e com brinde

.https://forums.autodesk.com/t5/autocad-portugues/dica-desenhos-parametricos-no-autocad-e-com-brinde/td-p/9015170

Autor:

Instrutora, palestrante, escritora sobre Autocad.
