Publicado em Passatempo 13 ... Trim e Extend

Passatempo 13 … Trim e Extend

Publicado em por Rosa Katori

Não tem o que fazer?

https://forums.autodesk.com/t5/autocad-portugues/passatempo-13-trim-e-extend/m-p/9427966#M12217

Exercícios… Trim e extend

O comando Trimcorta partes de um objeto (arco, círculo, arco elíptico, linha, polyline ou spline) que interseccionem com outro objeto.

O comando Extend estende uma linha, polyline ou arco até outro objeto.

Acesso ao comando

Aba Home / painel Modify

O site da Autodesk apresenta o comando:

https://knowledge.autodesk.com/pt-br/support/autocad/getting-started/caas/CloudHelp/cloudhelp/2018/PTB/AutoCAD-Core/files/GUID-725D3A7A-5E52-47F0-BA7A-7D15F9EF6D7F-htm.html

A Luciana Klein apresenta os comandos no vídeo aula


https://www.youtube.com/watch?v=AhN_V-TPFXU&feature=youtu.be&fbclid=IwAR1vBy25HEXZ9AyQePEAfOwpiFTh-d4h55qZY9EviTDqlcMz4LJKrlDtkM0

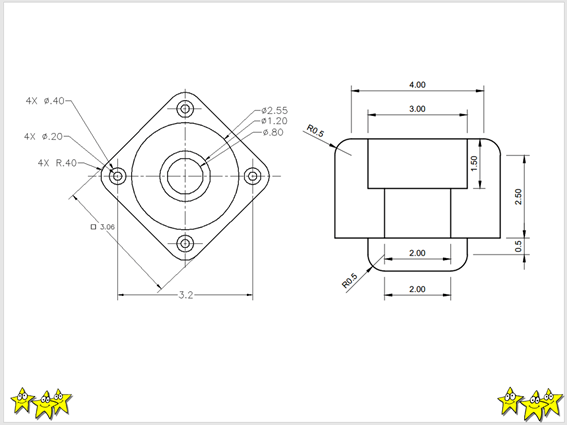

Seguem os exercícios:

Os exercícios estão disponíveis no arquivo trim_extend.dwg, segue o link:

https://forums.autodesk.com/t5/autocad-portugues/passatempo-13-trim-e-extend/td-p/9418047

Publicado em Passatempo 12 ... Offset

Passatempo 12 … Offset

Publicado em por Rosa Katori

Não tem o que fazer?

https://forums.autodesk.com/t5/autocad-portugues/passatempo-12-offset/m-p/9427968#M12218

Exercícios… Ofsset

O comando Offset cria cópias paralelas de objetos (linhas, círculos, arcos, curvas, polylines) a uma determinada distância.

Aba Home / painel Modify

O site da Autodesk apresenta o comando:



https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2021/PTB/AutoCAD-Core/files/GUID-C0E4246D-C420-42BD-A6FC-8B1852EFD005-htm.html?st=offset

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/PTB/AutoCAD-Core/files/GUID-704C1ADE-A4AE-4A85-8822-454ACAC1345A-htm.html

O Daniel Severino apresenta o comando no vídeo aula.


https://www.youtube.com/watch?v=cZB007Bp5BA

Seguem os exercícios:

Publicado em Passatempo 11 ... Polyline e donuts

Passatempo 11 … Polyline e donuts

Publicado em por Rosa Katori

Não tem o que fazer?

https://forums.autodesk.com/t5/autocad-portugues/passatempo-11-polyline-e-donuts/td-p/9413001

Exercícios… Polyline e donuts

O comando Polyline cria segmentos de linhas e arcos como um objeto contínuo e único.

Acesso ao comando

Aba Home / painel Draw

O site da Autodesk apresenta o comando:

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2015/PTB/AutoCAD-Core/files/GUID-EB19F7DA-CC30-4695-A8ED-8CBB65285A3D-htm.html

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2015/PTB/AutoCAD-Core/files/GUID-392BF13C-D9E7-47A8-8E07-435296332279-htm.html

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2015/PTB/AutoCAD-Core/files/GUID-6BE80D45-7075-43B6-B86D-777633649EA9-htm.html

O comando Donut cria círculos preenchidos determinando o diâmetro interno e o diâmetro externo.

Acesso ao comando

Aba Home / painel Draw

O site da Autodesk apresenta o comando:

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2021/PTB/AutoCAD-Core/files/GUID-46C0F9F2-6112-415C-AB2C-29EEE5984A6F-htm.html?st=donut

O Matias Ivan Wendt apresenta o comando no vídeo aula

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/screencast/Main/Details/dbe55758-0de6-4109-8b57-0feb30ce2b1e.html?st=donut

Dicas:

A figura apresenta modelos de Donuts e polylines com width  com diferentes tipos de linetypes e diferentes valores para LTSCALE

A variável Fill controla o preenchimento dos objetos.

Seguem os exercícios:

Publicado em Passatempo 10 ... Polígonos

Passatempo 10 … Polígonos

Publicado em por Rosa Katori

Não tem o que fazer?

https://forums.autodesk.com/t5/autocad-portugues/passatempo-10-poligonos/m-p/9409554#M12145

Exercícios…Polígonos

O comando Polygon cria polígonos regulares (todos os lados iguais) de 3 a 1.024 lados

Acesso ao comando

Aba Home / painel Draw

O site da Autodesk apresenta o comando:

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2018/PTB/AutoCAD-Core/files/GUID-E5CD464D-C0DC-4464-BFDF-50C4ABEC8B91-htm.html

Seguem os exercícios:

Publicado em Passatempo 9 ... Chamfer

Passatempo 9 … Chamfer

Publicado em por Rosa Katori

Não tem o que fazer?

https://forums.autodesk.com/t5/autocad-portugues/passatempo-9-chamfer/m-p/9410198#M12151

Exercícios…Chamfer

O comando Chamfer cria um chanfro entre dois objetos não paralelos, determinando valores para a distância ou para o ângulo.

Acesso ao comando

Aba Home / painel Modify

O site da Autodesk apresenta o comando

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2019/PTB/AutoCAD-Core/files/GUID-B1DCF991-90A7-4DB0-96FC-BDA3FB76337C-htm.html

O Daniel Severino apresenta o comando na vídeo aula

https://www.youtube.com/watch?v=TGCkULZk4R4

Seguem os exercícios:

Publicado em Passatempo 8 ... Fillet

Passatempo 8 … Fillet

Publicado em por Rosa Katori

Não tem o que fazer?

https://forums.autodesk.com/t5/autocad-portugues/passatempo-8-fillet/td-p/9405051

Exercícios…Fillet

O comando Fillet cria uma curva entre dois objetos perpendiculares ou paralelos, resultando em um canto arredondado ou em uma curvatura unindo os dois objetos.

Acesso ao comando

Aba Home / painel Modify

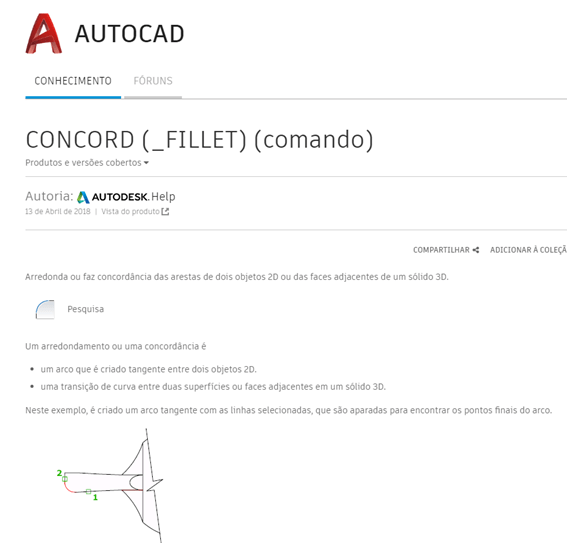

O site da Autodesk / AutoCAD, apresenta a ferramenta.

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2018/PTB/AutoCAD-Core/files/GUID-64F8B700-23B3-4BD6-8C03-66121AA13E8F-htm.html

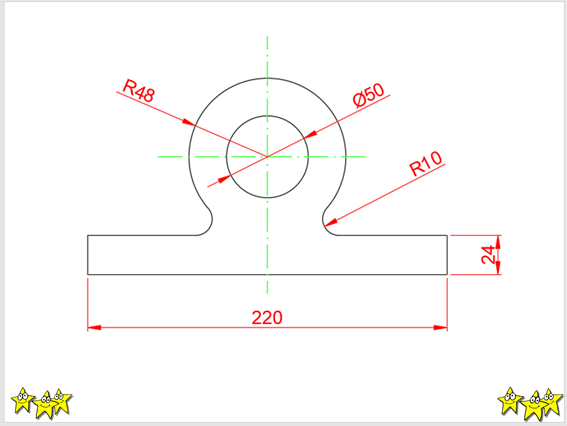

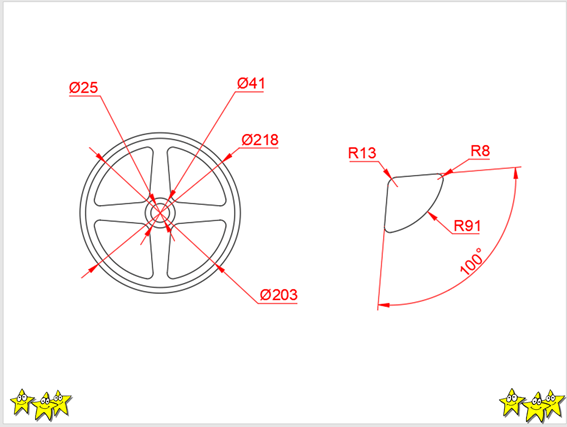

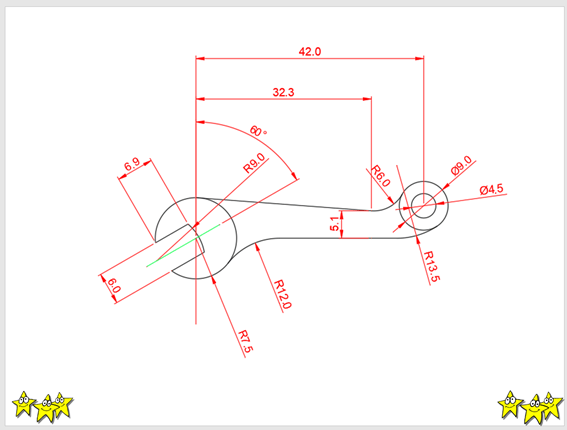

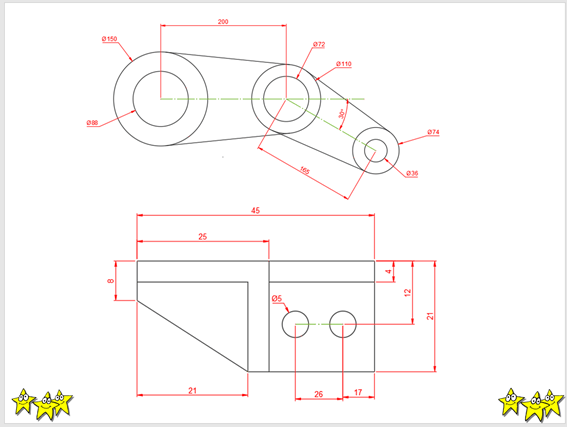

Seguem os exercícios:

Publicado em Passatempo 7 ... Elipse

Passatempo 7 … Elipse

Publicado em por Rosa Katori

Não tem o que fazer?

https://forums.autodesk.com/t5/autocad-portugues/passatempo-7-elipse/m-p/9409477#M12143

Exercícios…Elipses

O comando Elipse cria elipses determinando o eixo principal e o eixo secundários.

Acesso ao comando

Aba Home / painel Draw

O comando apresenta dois modos para a criação de uma elipse: determinando o centro e os 2 semieixos ou o comprimento dos eixos.

O site da Autodesk / AutoCAD, apresenta a ferramenta.

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2021/PTB/AutoCAD-Core/files/GUID-45F9C588-2BA9-414D-8AFD-FB6B448BF273-htm.html?st=elipse

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2021/PTB/AutoCAD-Core/files/GUID-A3E54913-3813-407D-9283-19EC6610D4F3-htm.html?st=elipse

Seguem os exercícios:

Publicado em Passatempo 6 ... Arcos

Passatempo 6 … Arcos

Publicado em por Rosa Katori

Não tem o que fazer?

https://forums.autodesk.com/t5/autocad-portugues/passatempo-6-arcos/m-p/9400021

Exercícios…Arcos

O comando Arc apresenta várias opções para criar arcos

Acesso ao comando

Aba Home / painel Draw

O site da Autodesk / AutoCAD, apresenta a ferramenta.

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/PTB/AutoCAD-Core/files/GUID-30ECFD30-A1D6-4D60-9DD1-B487603F6772-htm.html

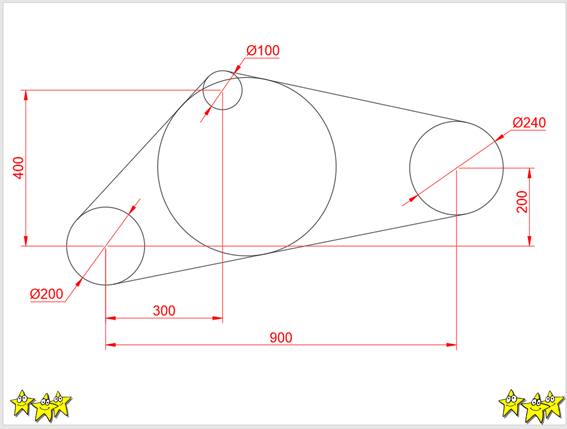

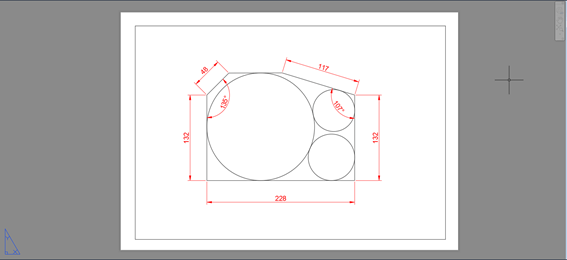

Seguem os exercícios.





Publicado em Passatempo 5 ... Círculos

Passatempo 5 … Círculos

Publicado em por Rosa Katori

Não tem o que fazer?

https://forums.autodesk.com/t5/autocad-portugues/passatempo-5-circulos/m-p/9399798#M12109

Exercícios…Círculos

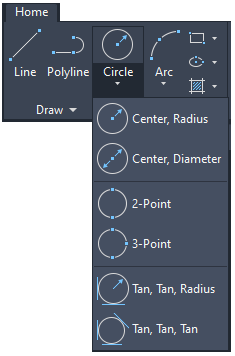

O comando Circle apresenta várias opções para criar círculos

Acesso ao comando:

Aba Home / painel Draw

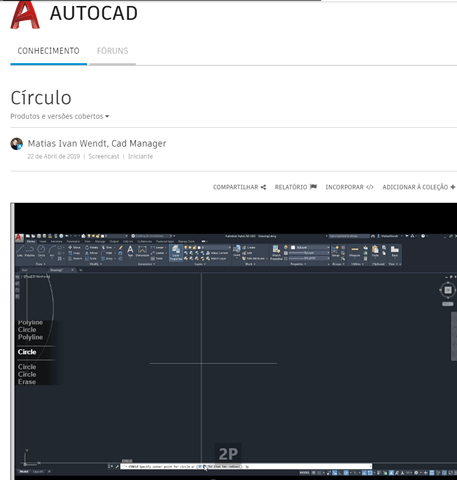

O Matias Ivan Wendt , apresenta a ferramenta.

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/screencast/Main/Details/f1164a94-b170-44b0-a723-c8b649168b77.html?st=circulo

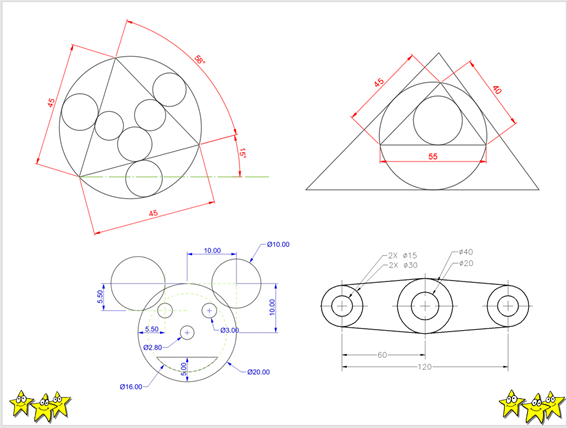

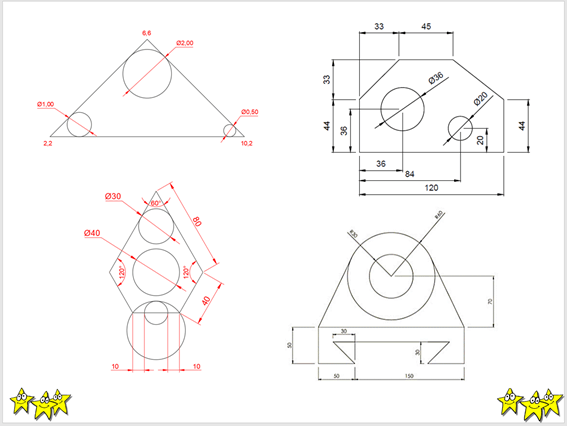

Seguem os exercícios

Publicado em Passatempo 4 … OSNAP

OSNAP- ferramenta de precisão

Publicado em por Rosa Katori

Não tem o que fazer?

https://forums.autodesk.com/t5/autocad-portugues/passatempo-4-osnap/m-p/9393749

Exercícios… OSNAP

OSNAP é uma das ferramentas de precisão do AutoCAD para identificar pontos específicos no desenho.

O site da Autodesk / AutoCAD, apresenta a ferramenta

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2019/PTB/AutoCAD-Core/files/GUID-CF5780AD-D1AB-4526-9608-83D7952749E7-htm.html

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2019/PTB/AutoCAD-Core/files/GUID-8F5E5431-9EFB-414E-BC6D-2C65EFB2DAC3-htm.html

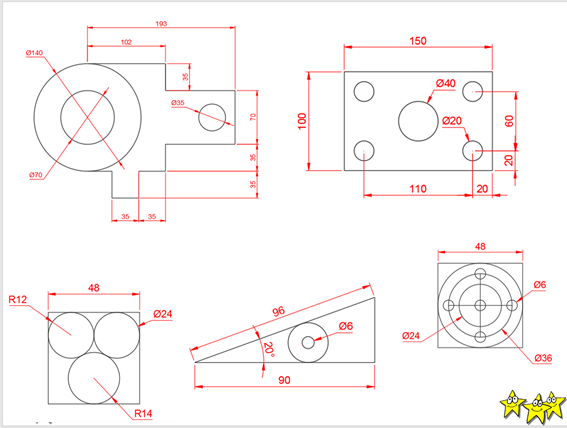

Seguem os exercícios
