Publicado em Passatempo 22 ... Isométrico

Passatempo 22 … Isométrico

Não tem o que fazer?

https://forums.autodesk.com/t5/autocad-portugues/passatempo-22-isometrico/m-p/9464674#M12323

Exercícios… Isométrico

O AutoCAD desenha em perspectiva isométrica com o auxílio das opções Isodraft na barra de status.

Com o auxílio da tecla F5, mude a direção do cursor

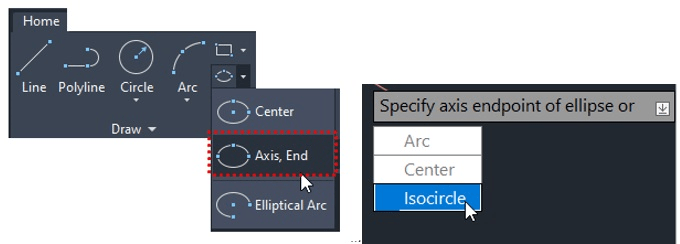

O comando Ellipse – Axis, End (quando ativada a opção Isodraft) permite desenhar círculos em isométricos

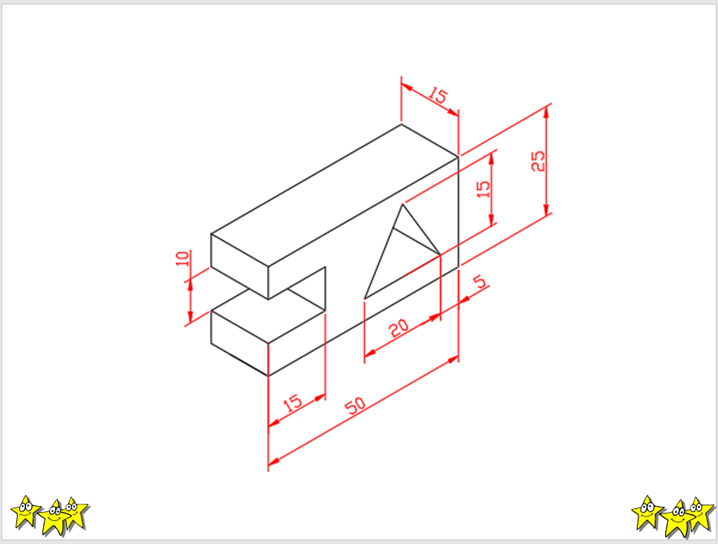

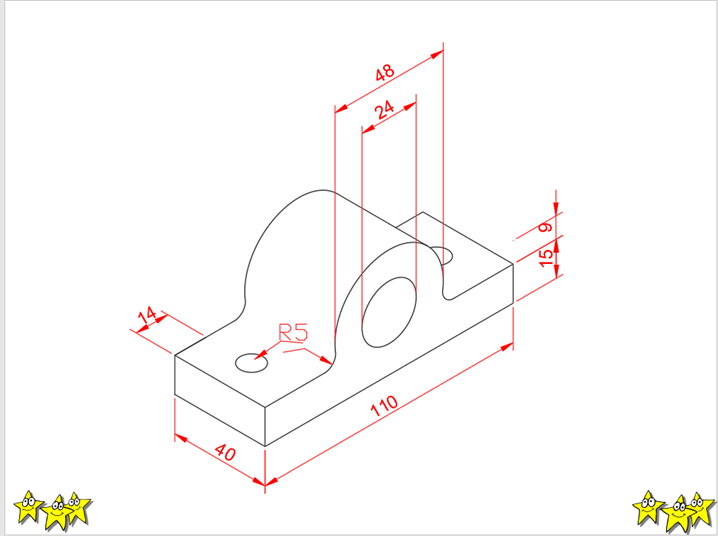

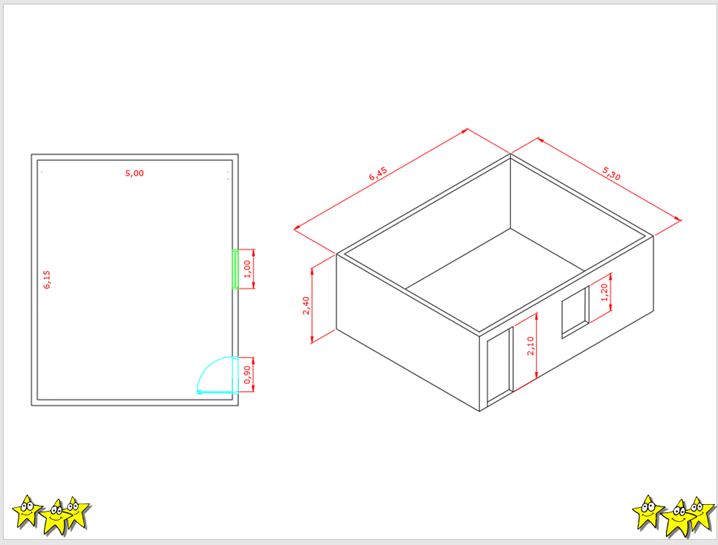

Seguem os exercícios.

Autor:

Instrutora, palestrante, escritora sobre Autocad.
