Publicado em Passatempo 21 ... Layers

Passatempo 21 … Layers

Não tem o que fazer?

Exercícios… Layers

Trabalhar com layers é fundamental no AutoCAD, pois é o método correto para organizar o desenho em cores, tipos de linhas e espessuras.

Algumas vantagens de trabalhar com layers em um desenho são:

• indicar diferentes cores, tipos e espessuras de linhas;

• associar diferentes cores a várias espessuras de linhas, o que resulta em um desenho com várias cores ou espessuras de linhas quando impresso ou plotado;

• controlar a visibilidade dos objetos no desenho;

• controlar quais objetos devem ser impressos ou plotados;

• controlar quais objetos não podem ser editados ou apagados.

O comando Layer Properties Manager cria e controla as layers.

Acesso ao comando

Aba Home / painel Layers

O site da Autodesk apresenta o comando:

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2021/PTB/AutoCAD-Core/files/GUID-6B3E3B5D-3AE2-4162-A5FE-CFE42AB0743B-htm.html

A tabela apresenta como sugestão, nomes para os layers, tipos e espessura de linhas e finalidades.

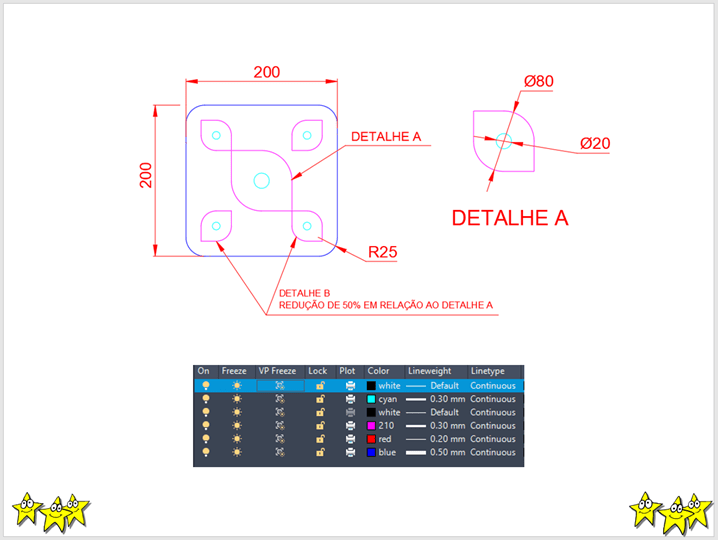

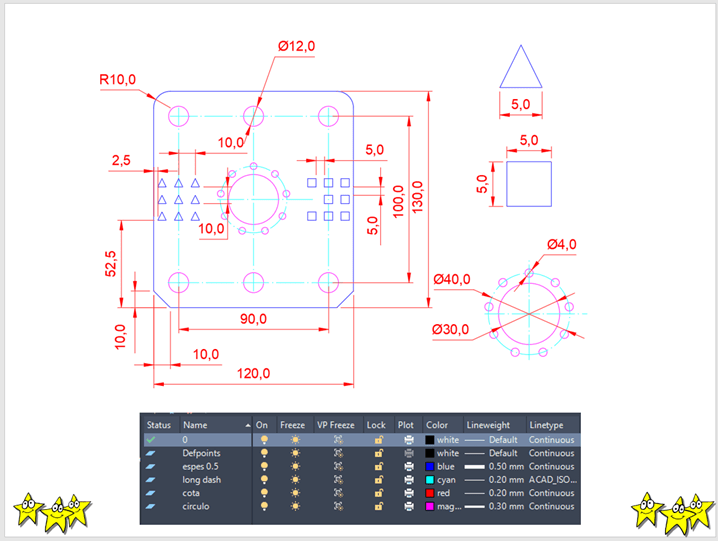

Seguem os exercícios.

Autor:

Instrutora, palestrante, escritora sobre Autocad.
