Publicado em Sangaku, Geometria Sagrada, Matematica .... no Autocad

Sangaku 10…. no Autocad

Sangaku à direita na tabua Sugawara – prefeitura Mie 1854.

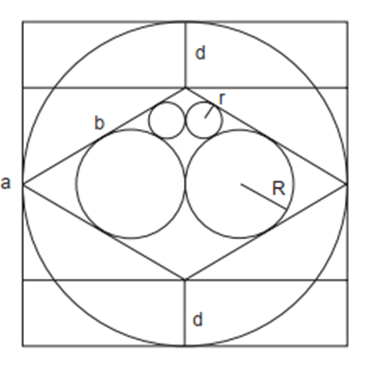

Um círculo inscrito no quadrado, contem um losango, dois círculos maiores de raio R e dois círculos menores de raio r =17.75. O lado do losango b é o mesmo comprimento que a distância entre as duas linhas horizontais desenhadas no quadrado. Encontre a, b, R, d

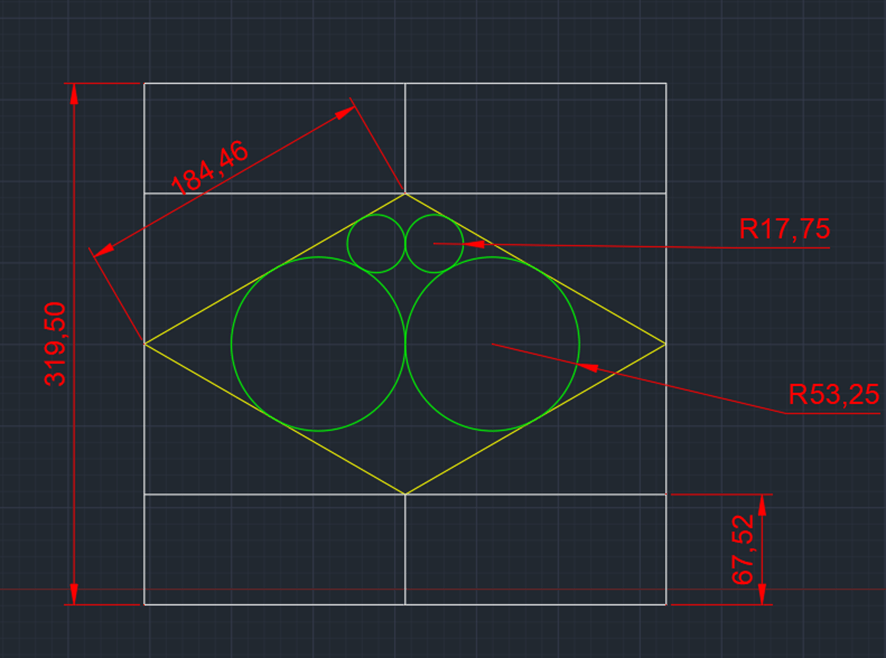

Solução:

Comando Scale – opção reference, adotando como referência o círculo indicado na figura.

Mensagem na linha de comando ou através do Dynamic InputProcedimentos para a execução do comando
ScaleAtive o comando
Select objectSelecione o circulo  e pressione Enter.
Specify base point:Especifique o ponto base (centro do circulo)
Specify scale factor or [Copy/Reference]Digite R e pressione Enter para selecionar a opção Reference
Specify reference lengthDigite 9.18 e pressione Enter
Specify new length or [Points]:Digite 17.75 e pressione Enter

Autor:

Instrutora, palestrante, escritora sobre Autocad.
