Estudo de caso: banco infantil

A intenção do estudo de caso é demonstrar o resultado preliminar de um novo modelo.

Material: polipropileno

carga máxima suportável 50 kg

Altura : 22 cm

Largura: 30 cm

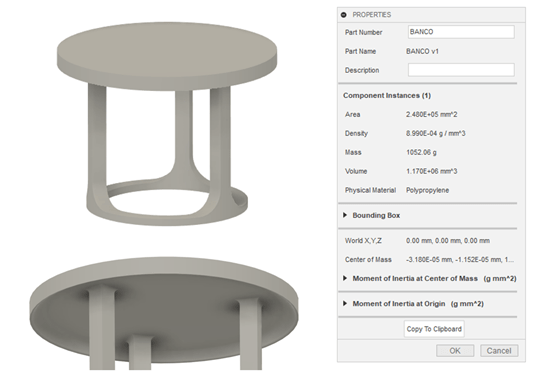

A figura apresenta o modelo inicial:

A figura mostra o resultado do estudo de Otimização topológica no Fusion 360 com o objetivo principal  de redução massa.

A figura mostra o modelo exportado como malha e o resultado final do modelo solido retrabalhado.

Como tentativa para nova redução do peso,  o modelo foi submetido a um novo estudo de otimização topológica e a figura mostra o resultado indicando a possibilidade de retirar  material no  assento.

A figura mostra o banco com o assento retrabalhado e massa = 1.05 g.

Para complementar o estudo, o modelo foi submetido a análise de elementos finitos para verificar fator de segurança, deformação e tensão.

Os resultados indicam que o modelo

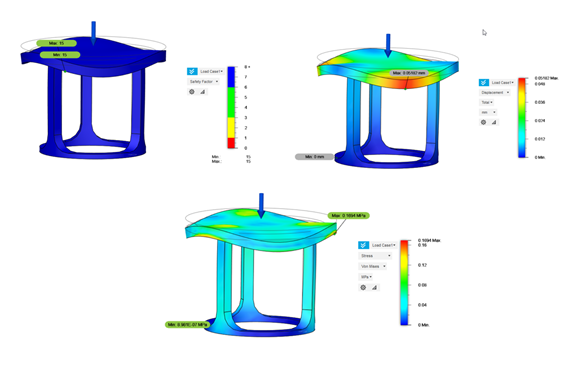

A análise de deformação, indica que as deformações sofridas na peça devido a aplicação da carga em que o valor do deslocamento máximo é 0,05 mm representado na região de cor vermelha na peça, as deformações consideradas praticamente nulas são representadas em regiões em azul escuro.

O fator de segurança igual a 15 , indica que o modelo está superdimensionado e propício para um novo estudo.

Conclusão:
