Publicado em Passatempo 37....Quick Select ...Select Similar

Passatempo 37….Quick Select …Select Similar

Não tem o que fazer?

Exercícios….

O comando Quick Select seleciona todos os objetos por meio de uma filtragem de informações.

Acesso ao comando

Aba Home / painel Utilities

Outo modo de acesso , clique com o botão direito do mouse para ativar o menu.

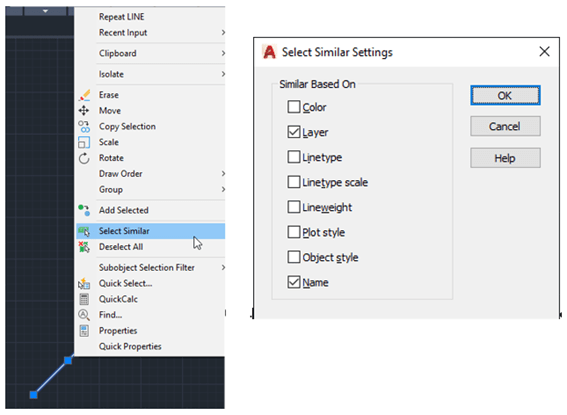

O comando Select Similar seleciona objetos similares baseado em um determinado objeto, para ativar a ferramenta, selecione um objeto e clique com o botão direito do mouse para ativar o menu.

A janela Select Similar Settings permite configurar as opções para a seleção.

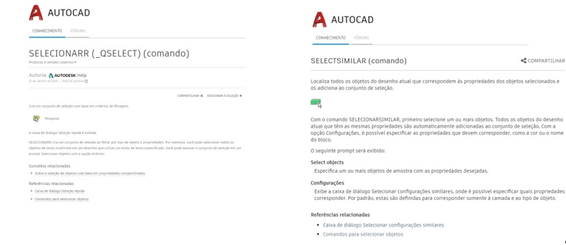

O site Autodesk apresenta os comandos:

https://help.autodesk.com/view/ACD/2021/PTB/?guid=GUID-40893D34-ADBE-406A-8993-9035F2771F1D

https://help.autodesk.com/view/ACD/2021/PTB/?guid=GUID-C160A9C9-1287-4111-8D27-05AFBAA7C29F

Seguem os exercícios

Os exercícios estão disponíveis no arquivo Quick Select.dwg

Link para download: https://forums.autodesk.com/t5/autocad-portugues/passatempo-37-quick-select-select-similar/td-p/9543786

Exercício 1

1. Ative a ferramenta Quick Select, e determine

Dica: A janela Quick Select não pode estar sobre o desenho determinado.

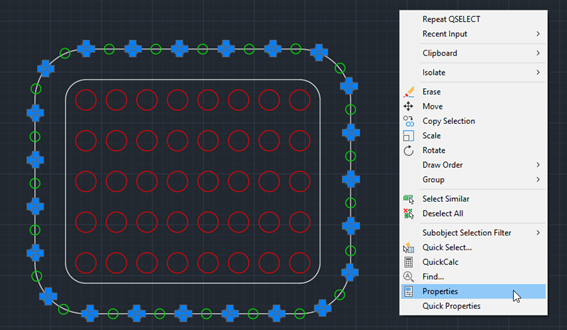

Observe que os círculos com raio = 5 são selecionados, clique com o botão direito do mouse para ativar o menu e selecione a ferramenta Properties.

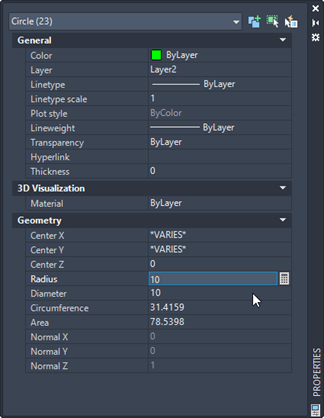

Na janela Properties, altere em Radius, o raio para 10.

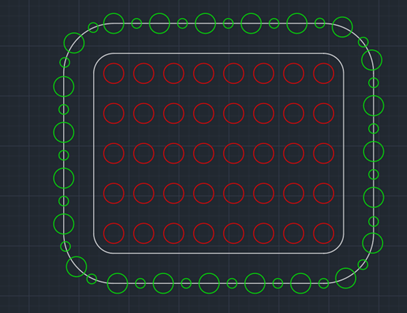

Veja o resultado:

Ative a ferramenta Quick Select e determine em Properties: Color, Operator: =Equal, Value: Red.

Após a seleção dos objetos, ative a  ferramenta Properties e determine em Color: By Layer

Veja o resultado:

Exercício 2

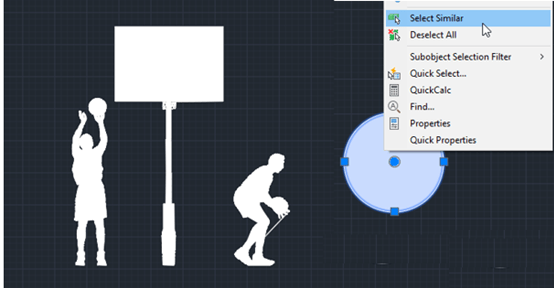

Selecione a hachura no círculo , clique com o botão direito do mouse e ative a opção Select Similar.

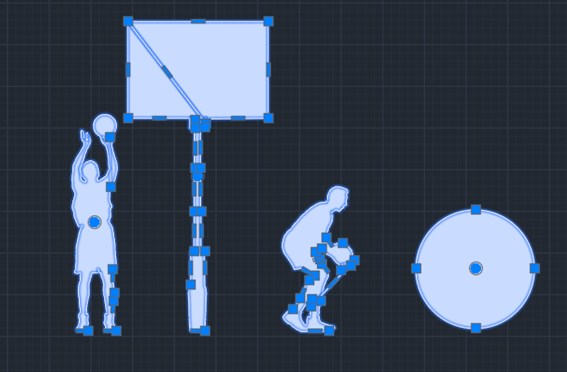

Observe que todos objetos com hachura são selecionados. Pressione a tecla DELETE

Observe que todos objetos com hachura são selecionados. Pressione a tecla

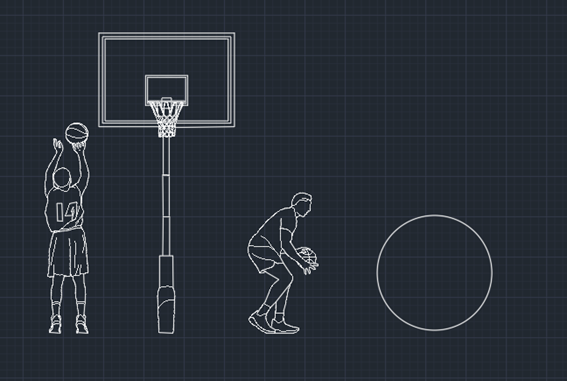

Veja o resultado:

Autor:

Instrutora, palestrante, escritora sobre Autocad.
