Passatempo 35….Azimute e rumo – parte 1

Não tem o que fazer?

Exercícios…. Azimute

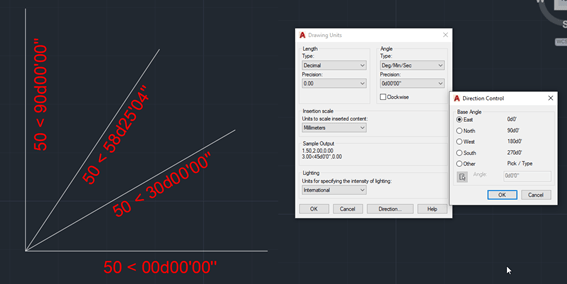

A janela Drawing Units permite configurar o ângulo para graus, minutos e segundo. Ativar o sentido horário e determinar a direção Norte.

Para inserir os dados, no Autocad com o Dynamic Input, o formato distância e Azimute será:

distância <Ângulo D Minuto‘ Segundo“ (não há necessidade de digitar @).

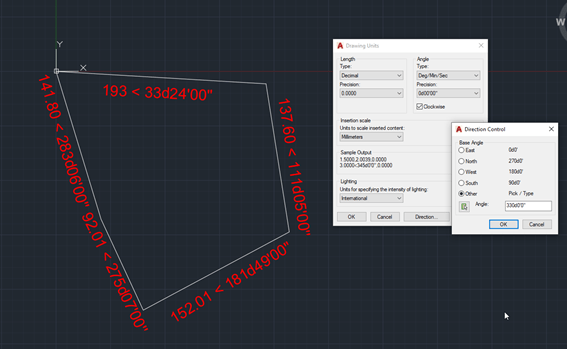

A figura  apresenta um exemplo de dados por Azimute com Dynamic Input.


Segue o link com a minha Dica : Desenhando por azimute e distância com auxílio do Excel.

https://forums.autodesk.com/t5/autocad-portugues/dica-desenhando-por-azimute-e-distancia-com-auxilio-do-excel/td-p/8873832

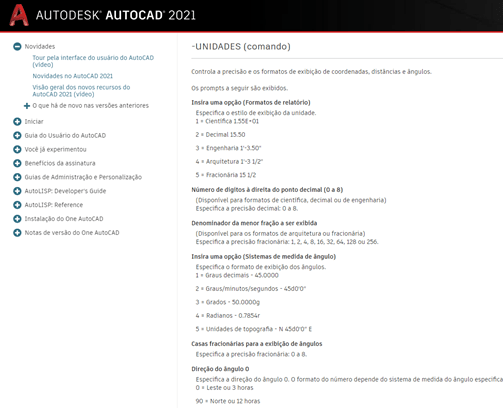

O site Autodesk apresenta o comando.


https://help.autodesk.com/view/ACD/2021/PTB/?guid=GUID-D396FBFE-6171-4A89-9E68-6CB082EBE0E1

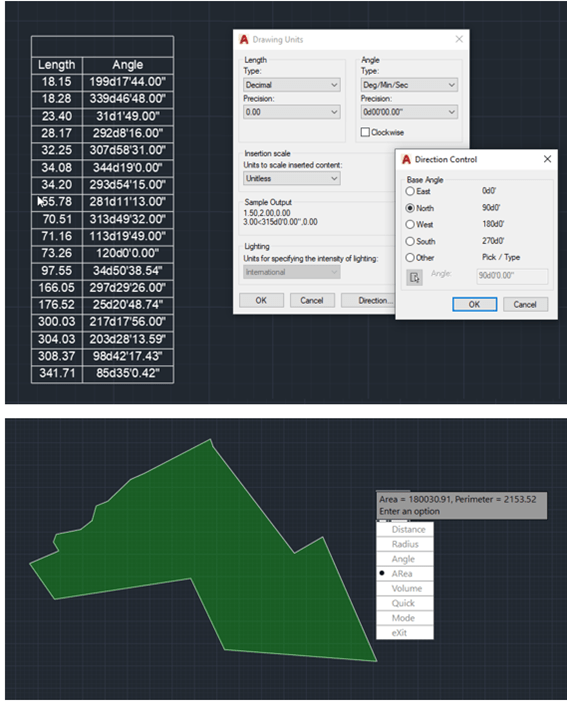

Seguem os exercícios

Após desenhar o objeto, calcule a área em m².

Após desenhar o objeto, calcule o perímetro.

Autor:

Instrutora, palestrante, escritora sobre Autocad.
