Exercícios….XClip, Vclip

Comando Xclip

O comando Xclip corta a exibição de um Xref ou bloco de acordo com um limite especificado.

Comando Clip

O comando Clip corta objetos selecionados, como blocos, imagens, Xref, viewports e subjacências de acordo com um limite especificado.

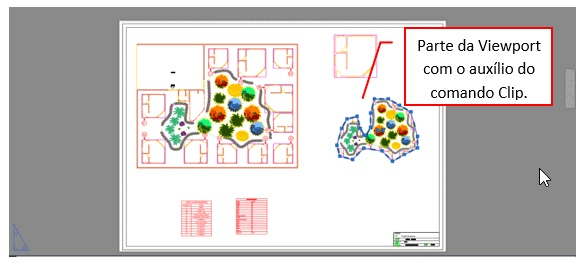

A figura mostra um exemplo do comando Clip aplicado em uma Viewport.

Comando Clipit

O comando Clipit corta partes de blocos, Xref, imagens e Wipeout usando como referência  polyline, círculo, arco, elipse, text, Mtext ou definição de atributo.

A figura mostra um exemplo do comando Clipit aplicado no bloco e adotando o círculo como referencia

Acesso aos comandos

O site Autodesk apresenta os comandos:


https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2019/PTB/AutoCAD-Core/files/GUID-104EDB9F-F025-4F67-B5C9-B3F174CFE2F3-htm.html

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2015/PTB/AutoCAD-Core/files/GUID-A8E1834D-2A1F-4C2A-92CF-B6A3424DB1B1-htm.html

https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2017/PTB/AutoCAD-Core/files/GUID-1200C4A7-53EC-43C3-8667-749E83FCDD35-htm.html

DICAS

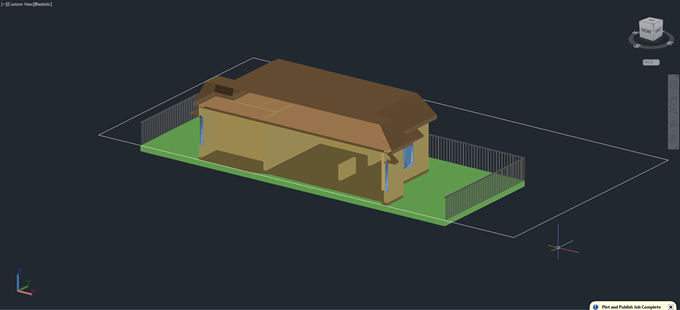

A figura mostra um exemplo de Clip/Xclip aplicado em um bloco 3D.

A figura mostra um exemplo do comando Clipit aplicado em um bloco 3D e utilizando um círculo como referencia.

As opções em Frames vary, controlam a visibilidade dos frames

Obs> Wipeout cria uma máscara para cobrir partes do desenho e será apresentado no próximo passatempo.

Execute a sequência para “esconder” parte de um bloco

As mensagens dos comandos Xclip e Clip são semelhantes

1. Ative o comando Xclip ou Clip

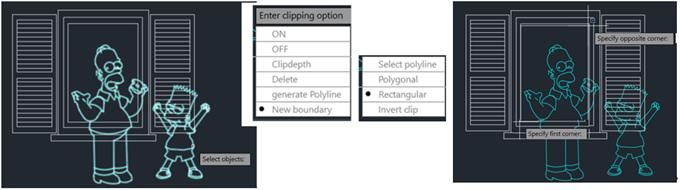

2. Na mensagem Select objects:, selecione o objeto. A figura mostra o bloco Homer e Bart selecionado.

Na mensagem Enter clipping option [ON/OFF/Delete/New boundary], selecione a opção New boundary.

Na mensagem Outside mode – Objects outside boundary will be hidden. Specify clipping boundary or select invert option:, selecione a opção Rectangular.

Nas mensagens Specify first corner e Specify opposite corner, clique para especificar uma área retangular.

A figura apresenta o resultado do comando

Selecionando o bloco, observe a opção Invert x-clip boundary que permite inverter o corte.

Para remover o Clip/Xclip/ Clipit, ative o comando Clip/Xclip , selecione o objeto e a opção Delete.
